Pengurangan Biaya Tanpa Mengorbankan Kualitas: Bagaimana Produsen Layar Tiongkok Menavigasi Tantangan Pengurangan Masker TFT dan Penghapusan Lapisan CF OC

Pengurangan Biaya Tanpa Mengorbankan Kualitas: Bagaimana Produsen Layar Tiongkok Menavigasi Tantangan Pengurangan Masker TFT dan Penghapusan Lapisan CF OC

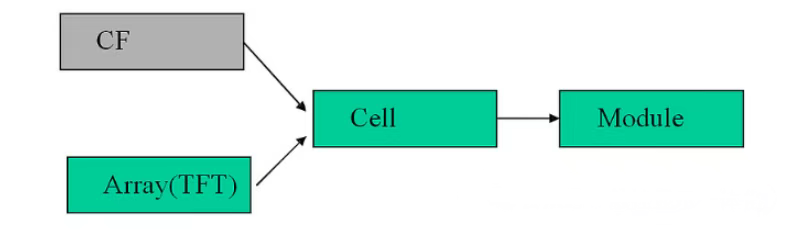

Di pasar layar global yang sangat kompetitif, pabrikan Tiongkok terus mendorong inovasi teknologi dan optimalisasi biaya. Untuk memenuhi permintaan pelanggan yang disesuaikan, produsen modul LCD sering kali mengadopsi dua strategi penyederhanaan proses utama: mengurangi jumlah masker foto untuk kaca TFT dari 5 menjadi 4, dan menghilangkan lapisan pengisian OC (Over Coat) pada kaca CF (Color Filter). Langkah-langkah ini secara signifikan mengurangi biaya masker dan meningkatkan efisiensi produksi, namun juga menerapkan tuntutan yang ketat pada kemampuan proses lini produksi—khususnya untuk lini yang sudah tua, di mana pengawasan kecil dapat memicu masalah kualitas batch.

Pedang Bermata Dua dalam Penyederhanaan Proses: Analisis Teknis dan Manajemen Risiko

I. Resiko dan Penanggulangan Penghapusan Lapisan OC pada Kaca CF

Struktur kaca CF yang tepat (substrat → lapisan BM → lapisan RGB → lapisan OC → lapisan ITO) bergantung pada lapisan OC untuk fungsi-fungsi penting:

· Planarisasi: Mengisi perbedaan ketinggian antara piksel warna RGB

· Perlindungan: Mencegah kerusakan pada lapisan RGB dan menjaga kerataan permukaan

Menghilangkan lapisan OC secara langsung menyebabkan:

· Permukaan elektroda ITO tidak rata → Arah penahan molekul kristal cair tidak teratur

· Cacat tampilan yang sering terjadi: bintik terang "Langit berbintang", bayangan, gambar menempel (kelambatan respons kristal cair lokal)

Strategi balasan yang dilakukan oleh produsen layar Tiongkok:

· Perluas area pelindung cahaya BM untuk mengkompensasi kebocoran cahaya yang disebabkan oleh perbedaan ketinggian

· Kontrol ketat proses ketinggian langkah RGB, mengurangi fluktuasi tinggi piksel ke tingkat nanometer

· Optimalkan skema mengemudi menggunakan inversi titik untuk mengurangi crosstalk (membutuhkan keseimbangan konsumsi daya yang lebih tinggi)

II. Tantangan dan Terobosan Proses Kaca TFT 4 Masker

Proses TFT 5 topeng tradisional meliputi: lapisan gerbang → lapisan insulasi gerbang → lapisan saluran S/D → lapisan via → lapisan ITO. Inti dari pengurangan menjadi 4 masker terletak pada penggabungan lapisan insulasi gerbang dan fotolitografi lapisan S/D, yang mengontrol paparan multi-zona dengan satu masker.

Efek berjenjang dari pengurangan proses (berdasarkan penelitian Ye Ning dari CECEP Panda):

· Peningkatan tinggi langkah: Lapisan film a-Si/n+a-Si baru di bawah lapisan S/D menghasilkan langkah 0,26μm → Memperkecil ruang sel kristal cair

· Peningkatan celah sel sebesar 0,03μm: Sudut lancip film S/D meningkat sebesar 8,99° → Ketinggian kristal cair relatif meningkat

· Risiko Gravitasi Mura: Margin LC batas suhu tinggi menyusut sebesar 1%, cenderung menunjukkan ketidakseragaman

Poin kontrol proses utama untuk pabrikan Tiongkok:

· Manajemen etsa yang tepat: Hilangkan residu untuk mencegah korsleting sirkuit GOA (risiko yang tidak dapat diubah)

· Koreksi celah sel dinamis: Sesuaikan ketinggian CF PS (pengatur jarak foto) berdasarkan variasi ketebalan film Array

· Perlindungan isolasi yang ditingkatkan: Mencegah tekanan eksternal atau pengoperasian jangka panjang merusak isolasi antara sirkuit GOA dan bola Au. Kebijaksanaan Tiongkok: Seni Menyeimbangkan Biaya dan Kualitas Produsen layar terkemuka di Tiongkok telah mengembangkan solusi sistematis:

▶ Simulasi digital terlebih dahulu: Gunakan pemodelan untuk memprediksi dampak ketinggian langkah pada medan listrik sel dan mengoptimalkan desain

▶ Pemantauan online yang ditingkatkan: Terapkan inspeksi visual AI untuk Mura dan micro-shorts untuk mencegat anomali awal

▶ Penyetelan IC driver kolaboratif: Sesuaikan bentuk gelombang inversi titik untuk mengkompensasi penundaan respons

Proses pengurangan masker TFT dan penghapusan lapisan CF OC mirip dengan operasi presisi, yang menguji keahlian teknis yang mendasari produsen LCD Tiongkok. Dari kontrol properti material hingga penghapusan ketinggian langkah pada tingkat nanometer, mulai dari pengoptimalan parameter pengetsaan hingga inovasi algoritma penggerak, setiap langkah mewujudkan komitmen untuk "pengurangan biaya tanpa kompromi kualitas." Seiring dengan peningkatan presisi jalur produksi generasi tinggi dalam negeri, manufaktur cerdas Tiongkok mentransformasikan “trinitas yang mustahil” yaitu biaya, efisiensi, dan kualitas menjadi keunggulan kompetitif inti, sehingga memberikan momentum baru ke dalam industri layar global.
