Spesifikasi Desain Tata Letak Kabel FPC: Mencegah Kerusakan, Kontak Intermiten, dan Memastikan Transmisi Layar HD yang Stabil

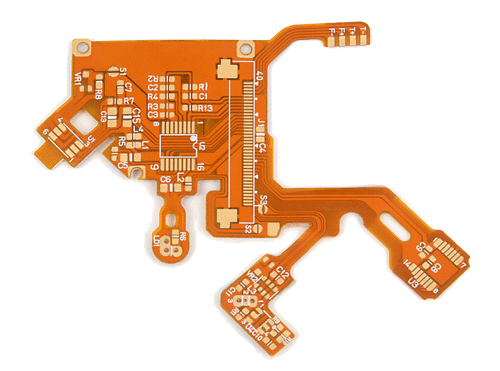

Di era perangkat pintar yang mengejar pengalaman visual terbaik, kualitas tampilan definisi tinggi sangatlah penting. Namun, data menunjukkan bahwa sebagian besar kegagalan tampilan berasal dari masalah transmisi sinyal. Sebagai "jalur hidup" data, desain tata letak kabel FPC yang rasional secara langsung menentukan keandalan produk dan pengalaman pengguna. Untuk menghindari kesalahan umum, patuhi spesifikasi desain inti dan pertimbangan penting berikut:

Spesifikasi Desain Inti: Prinsip Utama untuk Peningkatan Keandalan Kabel

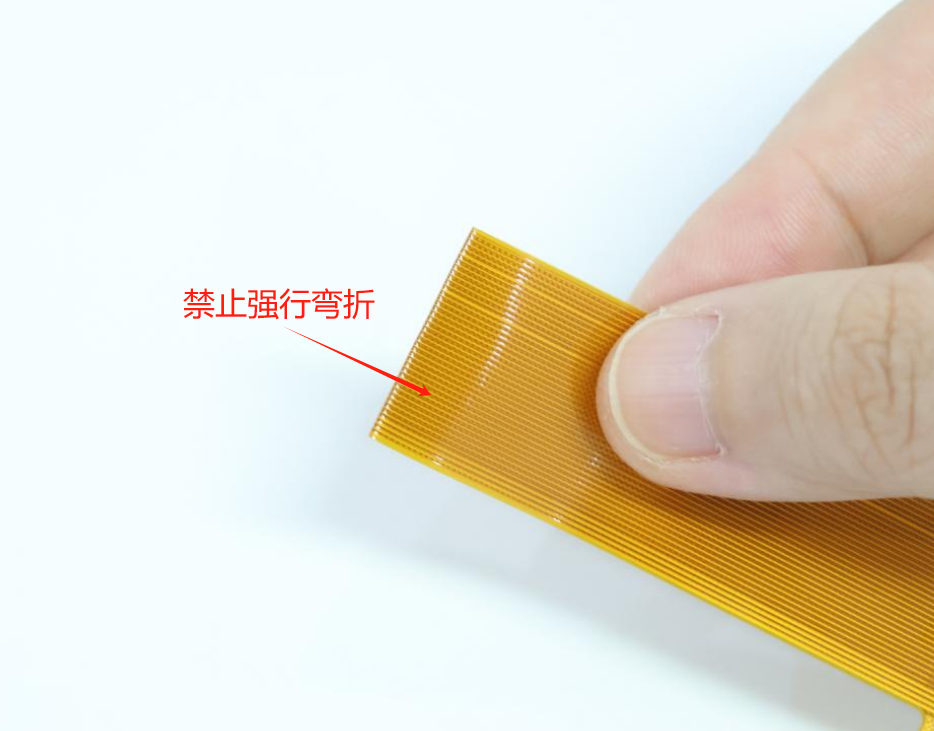

Pembengkokan Presisi untuk Mencegah Kerusakan Kabel：

Radius Tekuk Minimum: Harus ≥5mm selama pembengkokan kabel. Jari-jari yang lebih kecil menyebabkan tekanan berlebihan pada konduktor internal, sehingga secara signifikan meningkatkan risiko patah.

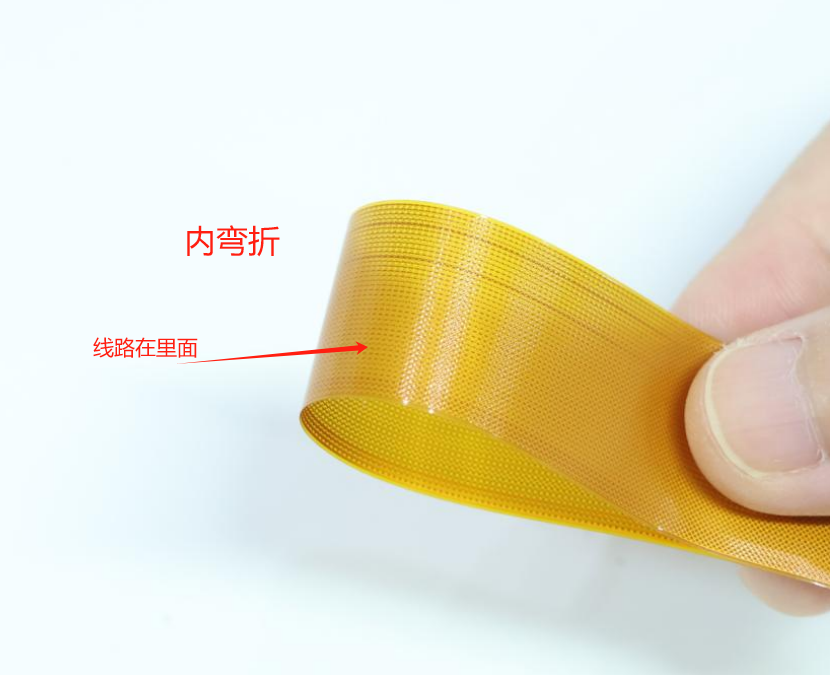

Arah Tikungan Pilihan: Prioritaskan tikungan dalam dibandingkan tikungan luar. Tekuk bagian luar menyebabkan konduktor terkena gaya tarik, sehingga mengurangi masa pakai kabel.

Hindari Pelenturan Berulang: Batasi dengan ketat beberapa tikungan di lokasi yang sama. Bertujuan untuk operasi pembengkokan tunggal dan presisi.

Catatan Desain: Kerusakan tikungan mikroskopis sering kali menjadi penyebab tersembunyi dari kegagalan batch.

Perbaikan Aman untuk Menghilangkan Gangguan Getaran:

Getaran operasional merupakan musuh utama keandalan kabel, yang menyebabkan kontak terputus-putus pada konektor dan ketidakstabilan sinyal.

Solusi Efektif: Gunakan pita perekat peka tekanan dengan keandalan tinggi untuk mengamankan rute kabel dengan kuat di beberapa titik. Ini adalah tindakan yang sangat hemat biaya untuk mencegah kegagalan terkait getaran.

Panjang yang Dioptimalkan untuk Integritas Sinyal Kecepatan Tinggi:

Dengan menjamurnya layar resolusi tinggi 4K/8K, volume transmisi data FPC melonjak, menjadikan panjang kabel penting untuk kualitas sinyal.

Standar yang Direkomendasikan: Kabel transmisi data tampilan harus ≤10cm. Jarak pendek memastikan transmisi kecepatan tinggi dan kerugian rendah.

Protokol Panjang yang Diperpanjang: Jika kendala struktural memerlukan kabel berukuran 20–30cm, validasi batch yang ketat wajib dilakukan untuk memverifikasi integritas sinyal, stabilitas, dan kepatuhan hasil produksi.

Pertimbangan Kritis:

 Menghindari Kerusakan Tampilan dan Keterbatasan Fungsi

Aturan Perlindungan Layar TFT: Sama sekali tidak ada tekanan mekanis yang dapat diterapkan pada panel layar! Kekuatan atau tekanan dari luar menyebabkan cacat "Mura" (mengaburkan) yang tidak dapat diubah.

Batasan Rotasi Tampilan:

Resolusi ≤320x480:

Biasanya mengintegrasikan RAM penuh, umumnya mendukung rotasi gambar 90° (memungkinkan tata letak fleksibel dan optimalisasi daya).

Resolusi >320x480:

 Karena tidak ada atau terbatasnya RAM internal, rotasi 90° umumnya tidak didukung. Dukungan khusus model harus dikonfirmasi dengan FAE kami!

Fungsi Pencerminan Gambar: Sebagian besar layar mendukung pencerminan gambar vertikal/horizontal melalui perintah perangkat keras (jumper) atau perangkat lunak. Metode implementasi dan kompatibilitas model harus dikonfirmasi dengan FAE kami!
