Desain Penggerak Lampu Latar: Detail Penting untuk Menerangi Kualitas Tampilan Layar

Dalam dunia Layar LCD, baik itu Layar Monokrom yang jernih informasi atau Layar Berwarna cerah, lampu latar adalah inti dari presentasi visualnya. Namun, mengemudi dengan lampu latar jauh lebih kompleks daripada sekadar "menyalakan lampu". Mengabaikan detail desain dapat menyebabkan kecerahan yang tidak merata dan menurunkan pengalaman pengguna, atau memperpendek masa pakai Layar Tampilan. Artikel ini mempelajari prinsip-prinsip inti desain penggerak lampu latar, memberdayakan para insinyur untuk membangun solusi tampilan yang stabil dan andal.

1. Mengemudi Arus Konstan: Landasan Keseragaman Kecerahan

LED lampu latar harus digerakkan dengan sumber arus konstan! Hal ini sangat penting untuk memecahkan masalah "kecerahan yang tidak konsisten di berbagai modul di bawah tegangan yang sama". LED secara inheren menunjukkan variasi tegangan maju (Vf) (nilai khas LED tunggal: 2,7-3,2V). Di bawah penggerak tegangan konstan, LED dengan Vf yang sedikit lebih rendah akan menarik lebih banyak arus, menghasilkan kecerahan yang lebih tinggi, sedangkan LED dengan Vf lebih tinggi akan lebih redup. Penggerak arus konstan secara tepat mengontrol arus melalui setiap LED (biasanya 15-20mA), memastikan keseragaman pada Layar Monokrom dan reproduksi warna yang akurat pada Layar Berwarna.

2. Kontrol Waktu: Mencegah "Ghosting" dan "Flickering"

Saat Layar LCD menyala atau terbangun dari mode tidur, kristal cair internalnya memerlukan waktu respons dan tidak langsung mencapai kondisi tampilan stabil. Mengaktifkan lampu latar secara instan dalam kondisi ini menyebabkan pengguna melihat "ghosting" yang kacau atau kedipan yang tidak stabil. Aturan desain utama adalah:

Penyalaan/Bangun: Lampu latar harus diaktifkan hanya setelah tampilan disegarkan setidaknya 30 bingkai dan distabilkan. Hal ini memastikan pengguna melihat gambar awal yang stabil dan jelas.

Mematikan/Tidur: Patuhi urutannya dengan ketat: pertama-tama nonaktifkan lampu latar, lalu nonaktifkan sinyal tampilan dan putuskan daya ke Layar Tampilan. Membalikkan urutan ini dapat menyebabkan bercak terang yang tidak normal atau artefak "berbayang" selama pematian.

3. Desain Sirkuit & Perhitungan Parameter: Menyeimbangkan Keamanan dan Efisiensi

Topologi sirkuit penggerak umum meliputi:

Penggerak Paralel LED Tunggal: Desain yang relatif sederhana dengan redundansi yang baik (kegagalan satu LED tidak mempengaruhi keseluruhan). Namun, permintaan arus penggerak total tinggi (misalnya, 8 LED secara paralel memerlukan 120-160mA @ 20mA/LED).

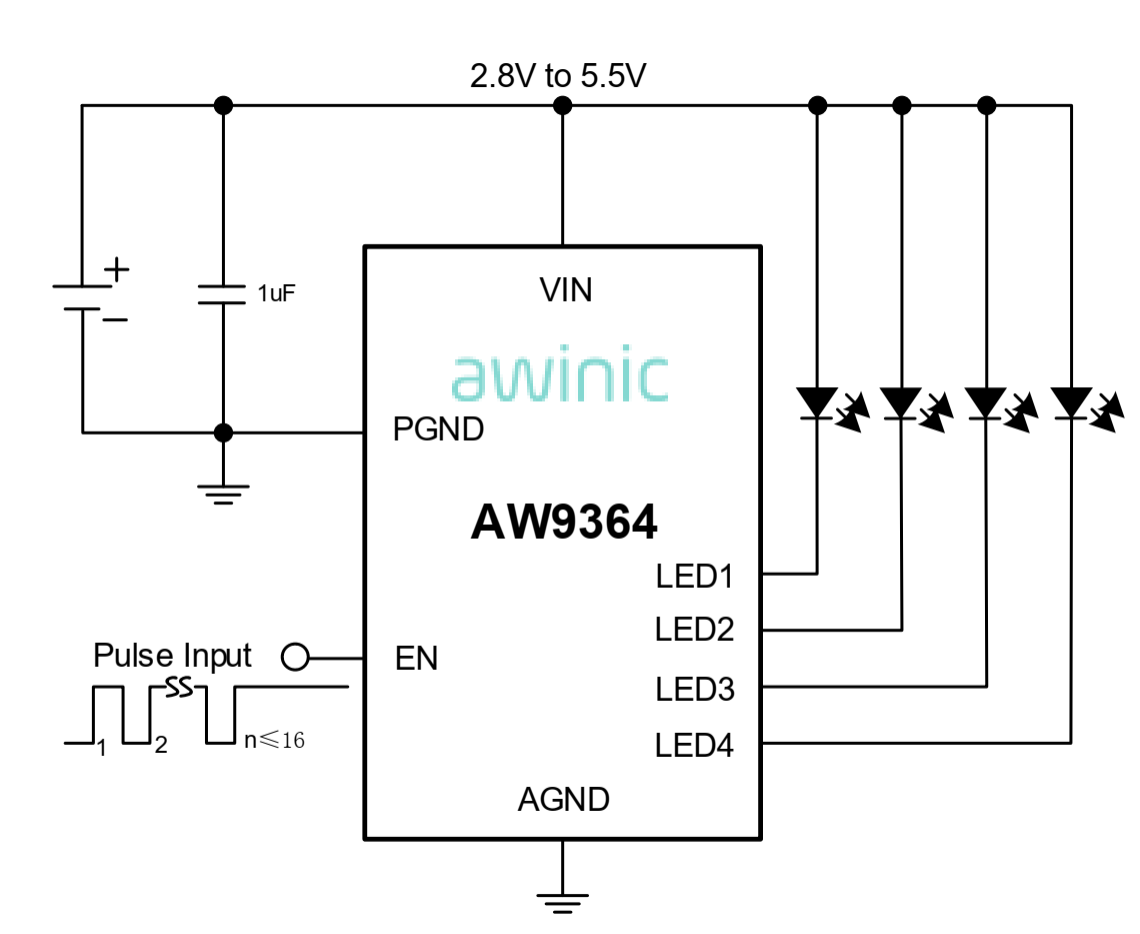

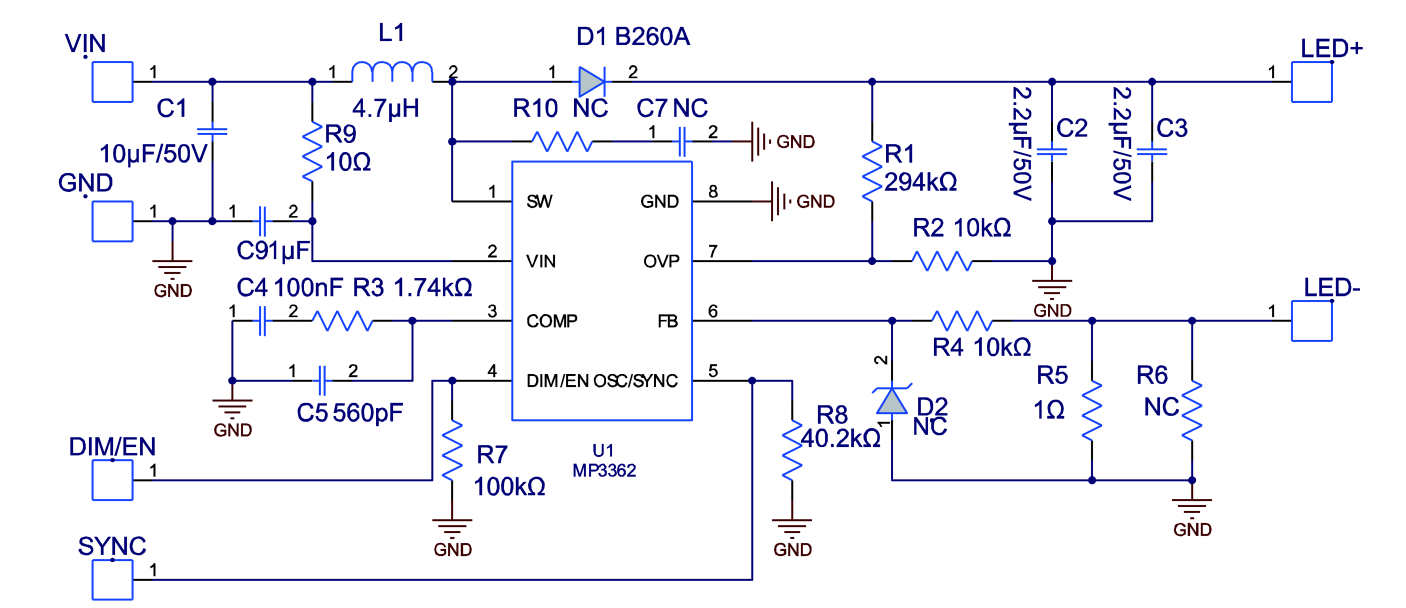

Penggerak Seri Multi-String-Paralel: Lebih efisien, cocok untuk Layar LCD sedang hingga besar. Pertimbangan desain:

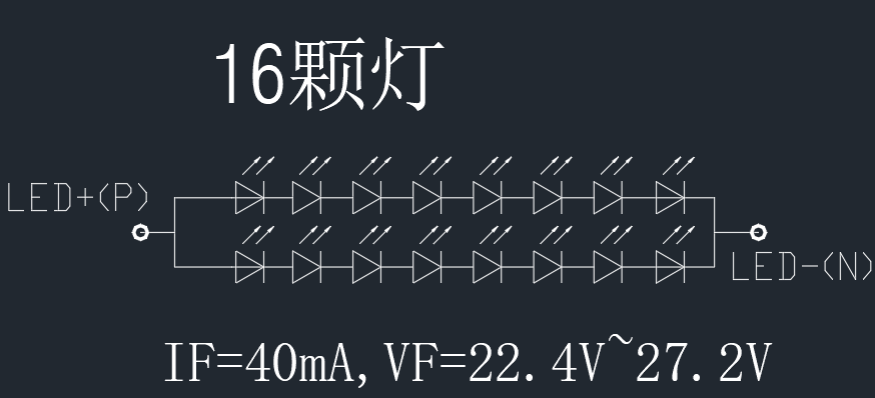

Tegangan Seri: Tegangan total per rangkaian LED = Vf LED Tunggal * Nomor dalam Seri. Contoh: 8 LED seri memerlukan tegangan penggerak ≥ 3,2V * 8 = 25,6V (pertimbangkan margin).

Arus Paralel: Total arus penggerak = Arus per string * Jumlah string paralel. Contoh: 2 senar paralel, 20mA per senar, arus total = 20mA * 2 = 40mA.

Margin Keamanan: Desain tegangan keluaran tidak melebihi 36V (tegangan ekstra rendah keselamatan umum - SELV - batas). Total arus penggerak tidak boleh melebihi 300mA (penyeimbangan efisiensi dan pemilihan komponen).

Kesimpulan

Pengalaman Tampilan Layar yang luar biasa dimulai dengan desain berkendara lampu latar yang presisi. Baik untuk Layar Monokrom yang sensitif terhadap biaya atau Layar Warna yang menuntut secara visual, pemahaman mendalam dan penerapan prinsip penggerak arus konstan, kontrol urutan daya yang ketat, penghitungan parameter seri-paralel secara akurat, dan kepatuhan terhadap standar keselamatan merupakan langkah penting untuk menciptakan produk tampilan berkualitas tinggi dan tahan lama. "Detail" yang tampaknya kecil ini justru merupakan faktor penting yang menentukan kualitas utama Tampilan Layar dan kepuasan pengguna.
