Konektor Elastomer Konduktif LCM: "Jembatan Fleksibel" untuk Koneksi Elektronik Presisi

Di antara modul Liquid Crystal Display (LCM) dan Print Circuit Board (PCB) terdapat "jalan raya informasi" yang tidak terlihat namun penting – Konektor Elastomer Konduktif LCM, yang umumnya dikenal sebagai "Zebra Strip". Dengan struktur unik dan performa luar biasa, ini berfungsi sebagai landasan koneksi yang stabil dan efisien pada perangkat elektronik modern.

Struktur Rumit, Transmisi Stabil

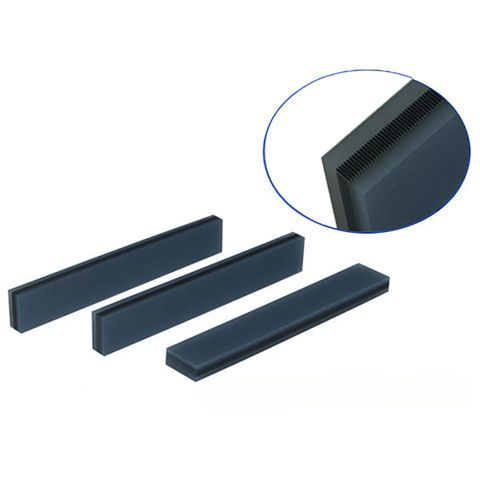

Ini bukan strip biasa. Ini menampilkan struktur berlapis karet silikon konduktif dan karet silikon isolasi yang presisi dan bergantian, yang diawetkan menjadi bentuk. Hal ini menciptakan saluran konduktif paralel dan berjarak tepat yang tak terhitung jumlahnya (menyerupai garis zebra). Desain ini memungkinkannya menangani transmisi arus dan sinyal antara LCD dan PCB dengan sempurna, sekaligus menawarkan ketahanan getaran yang melekat dan ketahanan deformasi bahan karet, memastikan koneksi jangka panjang, stabil, dan andal.

Perakitan Efisien, Optimasi Biaya

Dibandingkan dengan konektor solder atau pin, perakitan dengan konektor elastomer konduktif mirip dengan "koneksi sekali klik" – hanya memerlukan penempatan yang tepat dan penerapan tekanan yang sesuai. Hal ini sangat menyederhanakan proses produksi, meningkatkan otomatisasi dan efisiensi produksi, dan secara signifikan mengurangi biaya perakitan, menjadikannya pilihan ideal untuk produksi massal.

Kriteria Pemilihan Utama: Parameter Menentukan Keberhasilan

Untuk memanfaatkan sepenuhnya kinerjanya, pemilihan yang tepat sangatlah penting:

Dua Juara Material:

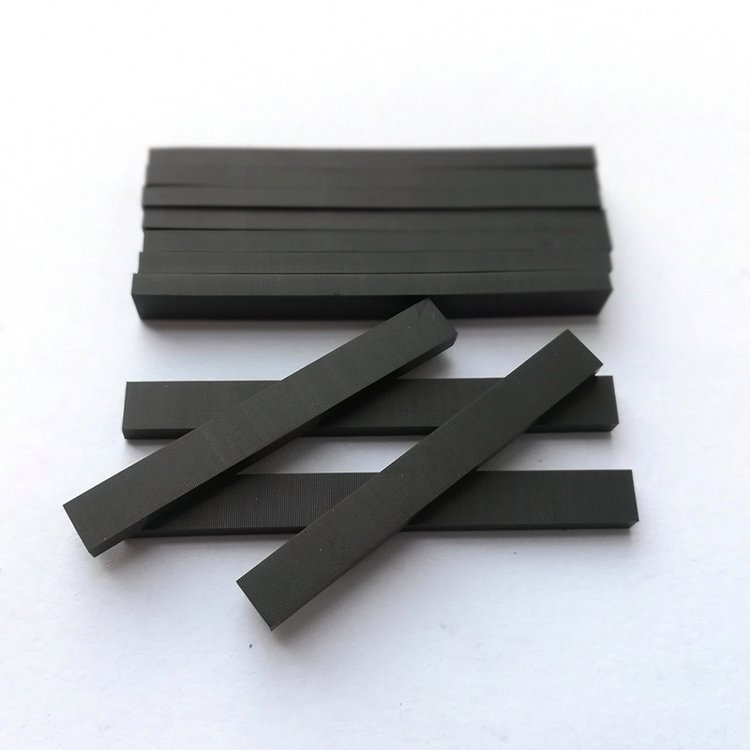

Silikon Padat: Pilihan ekonomis. Elastisitas sedang (kekerasan 35°~45°). Memerlukan perhatian terhadap tindakan anti-statis dan pencegahan deformasi selama pengiriman.

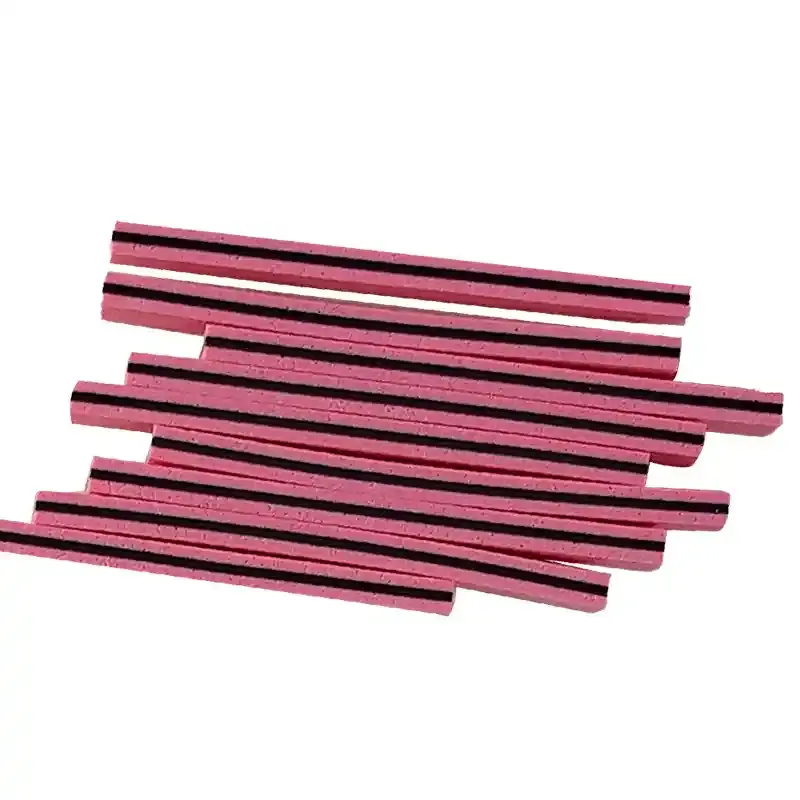

Silikon Berbusa (Karet Busa): Lembut dan tahan kontaminasi (kekerasan 20°~30°). Ketahanan deformasi yang sangat baik. Memerlukan penekanan pada perlindungan kelembaban. (Kekerasan lapisan karbon konduktif inti untuk keduanya adalah 65°~75°).

Dimensi Inti & Parameter Listrik:

Pitch (0,05/0,1/0,18mm): Aturan Emas! Pastikan setiap bantalan PCB ditutupi oleh setidaknya 3 lapisan konduktif (disarankan 4-5 lapisan untuk pitch 0,05 mm). Ini adalah fondasi integritas sinyal.

Lebar Lapisan Konduktif (0,4~1,0mm): Mempengaruhi keseluruhan kekerasan dan desain tinggi konektor. Aturan umum: Lebar konektor ≤2,0 mm berpasangan dengan lapisan konduktif 0,6 mm; ≥2.0mm berpasangan dengan 0.8mm.

Sudut Kemiringan (Kemiringan Lapisan Konduktif): Biasanya dikontrol hingga ≤2°.

Tinggi (Kritis!): Rumus perhitungan: Tinggi Konektor = h × (1 + Rasio Kompresi). h adalah kesenjangan teoritis antara langkah LCD bagian bawah dan permukaan atas PCB setelah perakitan (h = Tinggi Permukaan PCB - Tebal Rangka Logam - Tinggi Rib - Tebal ITO LCD).

Rasio Kompresi (Garis Hidup!): Pertahankan dengan ketat 10%~15%! Di bawah 10% berisiko kontak buruk dan impedansi tidak stabil; di atas 15% dapat menghancurkan konektor atau membengkokkan PCB, menyebabkan kegagalan atau kerusakan perakitan.

Kinerja Listrik: Resistivitas lapisan konduktif harus sangat rendah (misalnya, tipe YET ≤1,1 Ω·cm), dan resistivitas lapisan isolasi harus sangat tinggi (≥10^12 Ω·cm), memastikan konduksi efisien dan isolasi sempurna.

Aplikasi Luas, Kehadiran di Mana-Mana

Dari kalkulator saku, meter pintar, dan layar monitor medis, hingga layar otomotif, antarmuka kontrol industri, dan perangkat komunikasi, konektor elastomer konduktif LCM, dengan ukurannya yang ringkas, keandalan yang tinggi, dan perakitan yang mudah, berfungsi sebagai "pahlawan tanpa tanda jasa" yang menerangi layar di perangkat elektronik yang tak terhitung jumlahnya.

Kesimpulan

Zebra Strip kecil mempunyai koneksi yang signifikan. Memahami secara mendalam sifat materialnya dan mengontrol parameter utama secara tepat (terutama aturan cakupan Pitch, rentang Rasio Kompresi, dan perhitungan Tinggi) sangat penting untuk memastikan kinerja tampilan yang stabil dan pengoperasian perangkat elektronik dalam jangka panjang. Pilih solusi konektor elastomer konduktif yang profesional dan andal untuk memberikan stabilitas pada koneksi elektronik presisi Anda!
