Pengaturan Utama PORCH untuk Membuka Kinerja dan Stabilitas LCD – Pertimbangan Utama untuk Desain Perangkat Keras

Dalam desain perangkat keras layar LCD dan modul LCD terkait, konfigurasi parameter pengaturan waktu yang tepat sangat penting untuk mencapai kinerja tampilan optimal dan stabilitas sistem. Di antaranya, pengaturan PORCH (interval blanking) sangat penting—Pengaturan ini menentukan batas pasti jam piksel (PCLK), sinyal sinkronisasi horizontal/vertikal (Hsync/Vsync), beranda depan/belakang (HBP/HFP, VBP/VFP), dan area piksel aktif (HAdr/VAdr). Sebagai produsen layar LCD profesional, CNK Electronics (CNK) menekankan pentingnya memperjelas persyaratan parameter ini selama tahap pemilihan awal. Hal ini memastikan kompatibilitas antara IC driver dan timing substrat kaca, sehingga menghindari revisi desain yang mahal di kemudian hari.

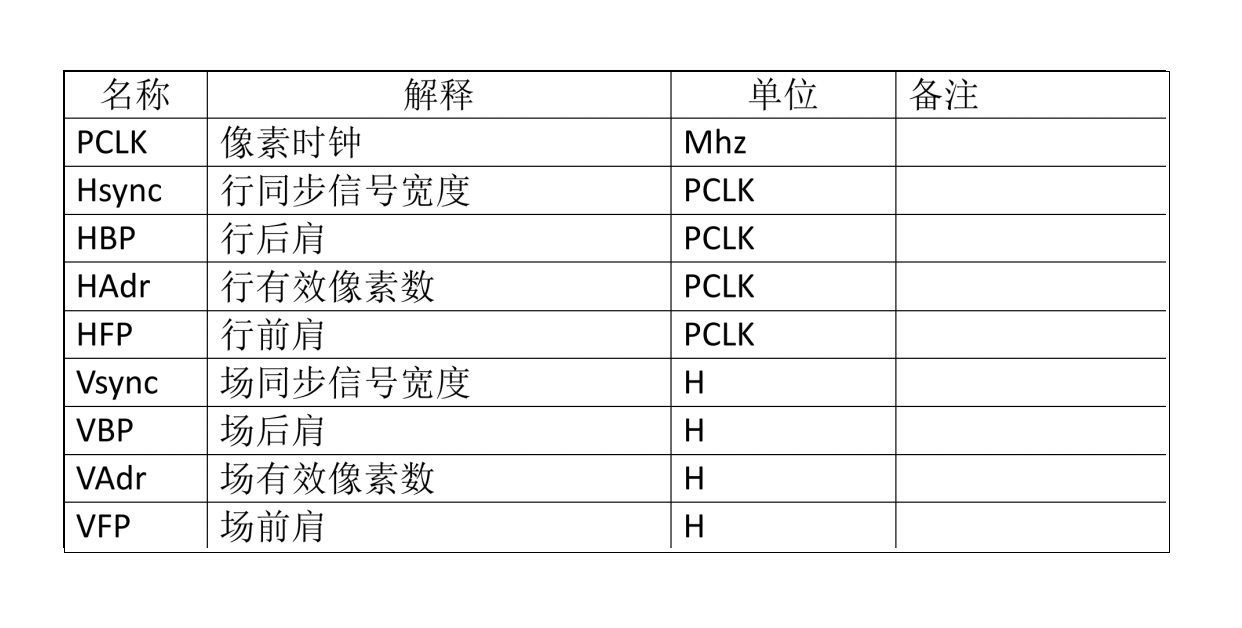

Parameter PORCH bukanlah angka sembarangan—parameter ini secara langsung menentukan kinerja tampilan inti. Frekuensi PCLK, dihitung sebagai PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, secara langsung mencerminkan kebutuhan bandwidth sistem. Kecepatan refresh (biasanya dimulai pada 60Hz, dengan tampilan dengan kecepatan refresh tinggi mencapai hingga 144Hz) dibatasi oleh kemampuan pengisian/pengosongan kaca dan IC. Kecepatan refresh yang terlalu rendah menyebabkan layar berkedip, sehingga mengganggu kenyamanan visual. Oleh karena itu, desain perangkat keras harus menyediakan margin waktu yang cukup (terutama HFP/VFP) untuk memastikan transmisi sinyal stabil bahkan dalam aplikasi LCD kustomisasi resolusi tinggi atau penyegaran tinggi.

  Jenis antarmuka secara langsung memengaruhi validasi kecepatan refresh dan strategi debugging. Untuk antarmuka RGB, teknisi dapat langsung mengukur periode sinyal Vsync untuk menghitung kecepatan refresh sebenarnya. Untuk modul LCD mainstream dengan antarmuka MIPI, perintah khusus harus dikirim (misalnya, PAGE 0 R35H=0X00), diikuti dengan pengukuran melalui pin TE. Desain perangkat keras harus menyediakan titik pengujian utama (misalnya Vsync, TE) dan memastikan perutean sinyal berkualitas tinggi untuk mencegah interferensi yang dapat menyebabkan kesalahan pengukuran atau anomali tampilan (misalnya robek, berkedip).

  Integrasi layar LCD yang sukses bergantung pada kolaborasi mendalam dengan produsen layar LCD berpengalaman. Khusus untuk proyek LCD khusus atau aplikasi modul LCD yang kompleks, CNK Electronics (CNK) menyarankan: Bagikan parameter target PORCH dan solusi driver sejak dini, dapatkan profil timing kaca dari pabrikan dan rekomendasi konfigurasi. Hal ini mencegah konflik sinyal, ketidakteraturan listrik, atau masalah EMC. Tim teknis CNK menawarkan dukungan menyeluruh—mulai dari pengoptimalan PORCH dan pencocokan antarmuka hingga analisis integritas sinyal—memastikan desain perangkat keras Anda berhasil pada percobaan pertama dan menghasilkan kinerja penuh dan keandalan modul tampilan.
