Mengungkap Proses Inti AMOLED: Bagaimana Teknologi Layar Mutakhir Membentuk Masa Depan

 Di pasar elektronik konsumen skala kecil hingga menengah, teknologi layar AMOLED telah menjadi pilihan utama untuk ponsel pintar kelas atas, perangkat wearable, dan produk layar melengkung karena keunggulannya seperti kontras tinggi dan kemampuan ditekuk yang fleksibel.

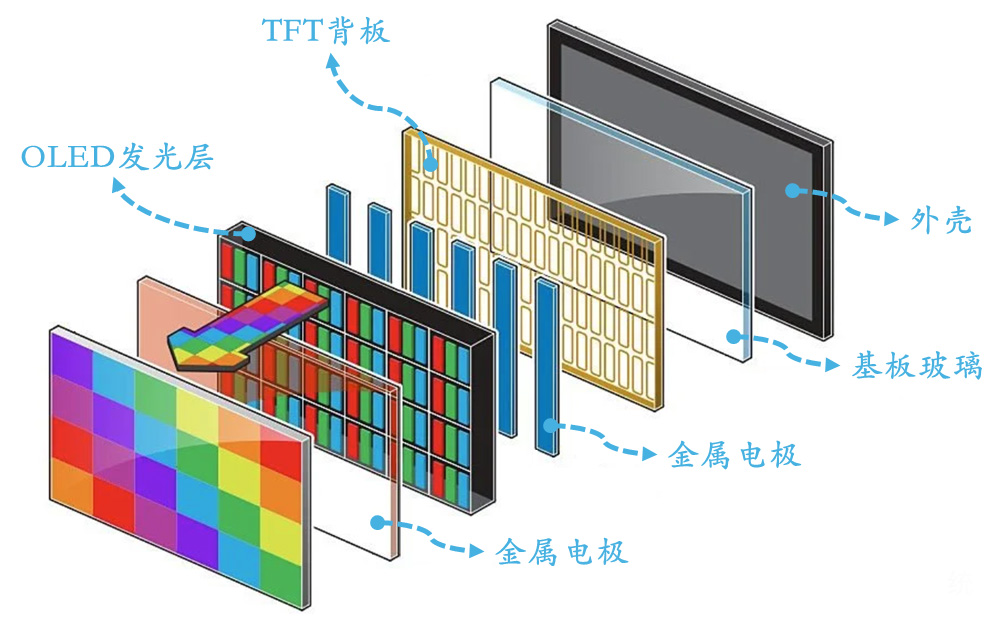

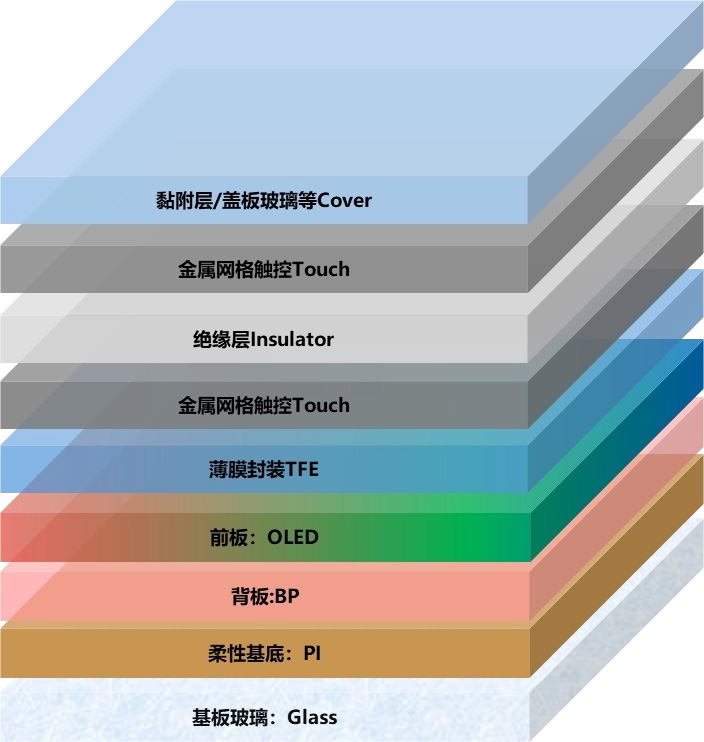

  Struktur intinya mencakup lapisan pemancar cahaya OLED, bidang belakang TFT, elektroda logam, kaca substrat, dan casing.

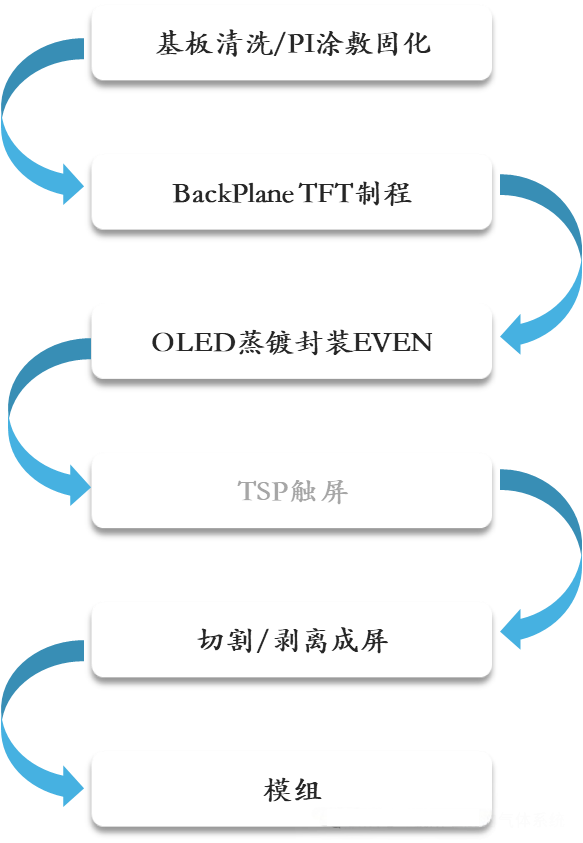

  Proses manufaktur AMOLED yang fleksibel mencakup langkah-langkah penting seperti pembersihan substrat/pelapisan PI, persiapan TFT bidang belakang, penguapan dan enkapsulasi OLED, integrasi modul sentuh, pelepasan laser, dan perakitan modul.

  Sebagai perusahaan yang mengkhususkan diri dalam penelitian, pengembangan, dan pembuatan teknologi tampilan, CNK Electronics Co., Ltd.始终 tetap menjadi yang terdepan dalam teknologi, menyediakan solusi tampilan yang beragam kepada pelanggan termasuk modul OLED, layar LCD, dan layar LCD yang disesuaikan.

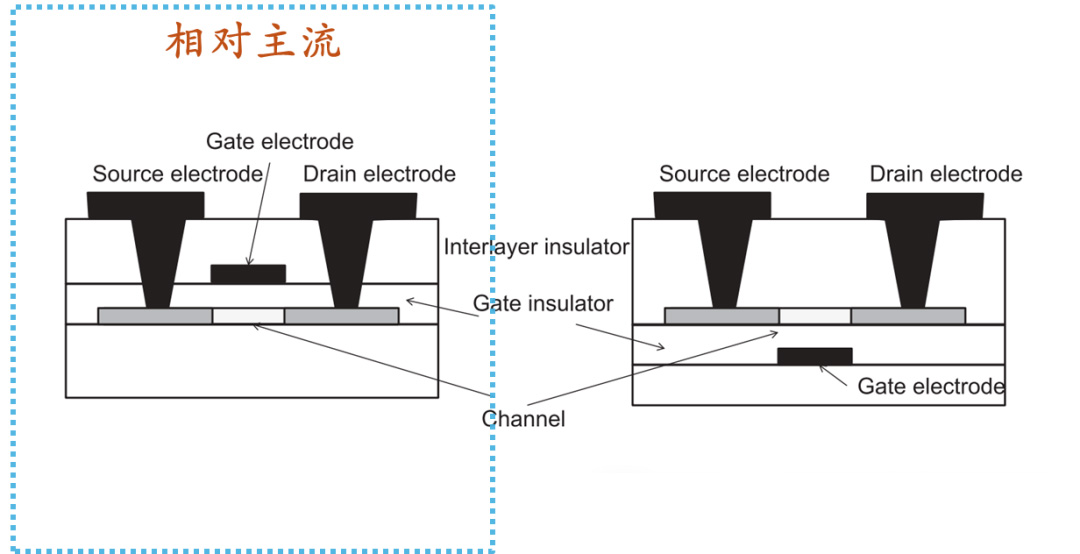

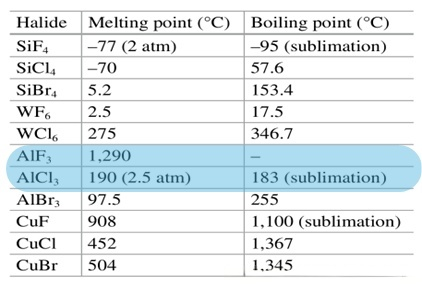

  Proses pembuatan inti AMOLED melibatkan beberapa proses unit yang sangat teknis. Dalam proses Backplane TFT (BP), teknologi Low-Temperature Polycrystalline Silicon (LTPS) telah menjadi arus utama karena mobilitas elektronnya yang tinggi. Proses struktur gerbang atasnya mencakup langkah-langkah seperti deposisi lapisan penyangga, implantasi ion saluran, kristalisasi anil laser (ELA), sputtering logam gerbang, dan implantasi saluran sumber. Gas khusus memainkan peran penting dalam deposisi, modifikasi, dan etsa film tipis: misalnya, proses PECVD menggunakan SiH₄/N₂O/NH₃ untuk mendepositkan film tipis a-Si/SiNx/SiOx; Deposisi Lapisan Atom (ALD) menggunakan TMA dan H₂O untuk membentuk lapisan enkapsulasi Al₂O3; etsa kering mencapai pola presisi tinggi melalui gas seperti CF4/SF6/Cl2, di mana BCl3 digunakan untuk mengurangi lapisan oksida logam, dan Cl2 menghasilkan produk etsa yang mudah menguap, memastikan proses yang bersih dan efisien.

  Dalam manufaktur AMOLED yang fleksibel, laser lift-off (LLO) dan thin film encapsulation (TFE) sangat penting untuk keandalan produk. Proses LLO menggunakan laser excimer XeCl 308nm untuk memisahkan substrat PI fleksibel dari substrat kaca, sementara teknologi TFE menggunakan lapisan tipis multilapis untuk memblokir kelembapan dan oksigen, sehingga memperpanjang masa pakai perangkat.

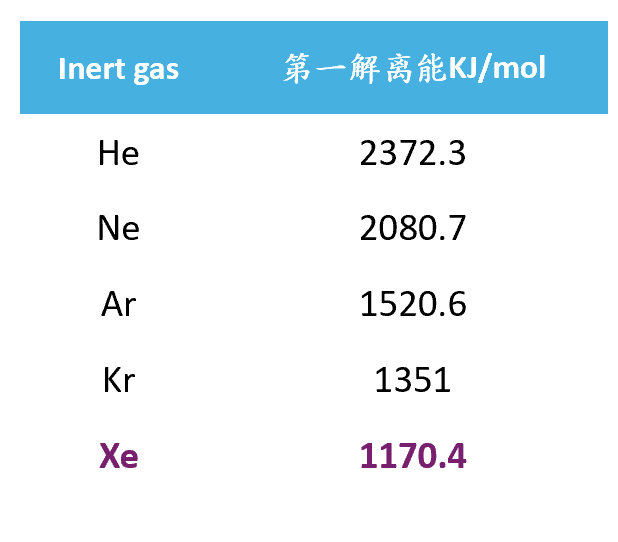

  Selain itu, proses implantasi ion (IMP) menggunakan BF3/PH3/H2 untuk menyediakan atom doping, dengan Xe berfungsi sebagai gas netralisasi untuk mencegah akumulasi muatan.

  Seiring kemajuan teknologi layar menuju fleksibilitas dan resolusi tinggi, persyaratan kompleksitas dan presisi dari proses manufaktur AMOLED terus meningkat. Dengan mengintegrasikan keunggulan teknologi AMOLED dan LCD, CNK Electronics terus mengoptimalkan kinerja dan keandalan modul interaksi manusia-mesin HMI, memberikan solusi tampilan inovatif untuk elektronik konsumen, kontrol industri, dan bidang lainnya.
