Cara Memilih dan Menyesuaikan Solusi LCM Optimal untuk Perangkat Cerdas Anda

  Selama tahap awal desain perangkat keras cerdas, salah satu tantangan utama yang dihadapi para insinyur adalah memilih "mata yang cerah dan jernih" untuk produk – Liquid Crystal Display Module (LCM). Sebagai produsen layar LCD profesional, CNK Electronics memahami bahwa solusi LCM yang unggul melibatkan lebih dari sekadar memilih layar LCD. Ini mencakup struktur presisi, beragam teknologi tampilan, dan integrasi tanpa batas dengan seluruh perangkat. Hari ini, kami akan berbagi wawasan dari sudut pandang teknis tentang cara menyesuaikan modul LCD yang paling sesuai dengan kebutuhan Anda.BagianSatu: Seleksi Struktural – Landasan Menentukan Tingkat Keandalan dan Integrasi LCM

Landasan inti LCM terletak pada struktur internalnya, yang secara langsung berdampak pada keandalan, ketebalan, dan biaya produk. Kami terutama menawarkan dua jalur teknologi: COB dan COG.

Struktur TONGKOL:Cocok untuk skenario yang membutuhkan kekuatan struktural tinggi. Karakteristiknya adalah IC terikat pada PCB, dicapai melalui SMT atau proses pengikatan. Strukturnya kokoh dan dapat dipasangkan secara opsional dengan rangka logam untuk meningkatkan ketahanan kompresi. Struktur ini terutama mendukung ketebalan kaca ITO 1,1 mm dan 0,7 mm, menjadikannya pilihan kokoh untuk bidang seperti kontrol industri dan peralatan rumah tangga.

Struktur COG:Ini adalah teknologi kunci untuk mencapai profil ultra-tipis dan kepadatan piksel tinggi. IC diikat langsung ke kaca ITO pada layar lcd, sehingga menghilangkan kebutuhan akan PCB tambahan dan mengurangi volume modul secara signifikan. Mendukung rentang ketebalan ITO yang lebih luas, dari 1,1 mm hingga 0,4 mm. Khususnya, jenis kaca tipis 0,4 mm dan 0,55 mm dapat memenuhi persyaratan ketipisan ekstrem pada perangkat wearable dan instrumen portabel kelas atas.

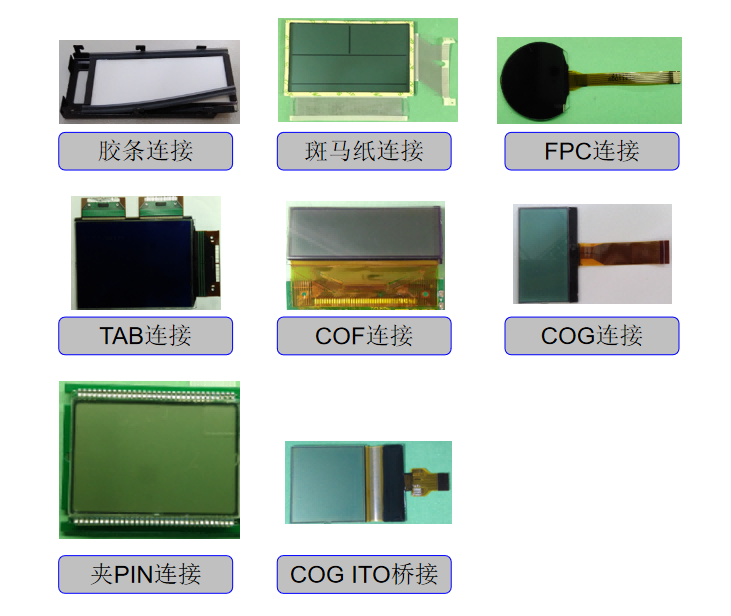

  Selain itu, metode koneksi juga sama pentingnya. Dari koneksi strip zebra/elastomer tradisional hingga koneksi FPC, TAB, dan COF yang lebih canggih, kami dapat memilih solusi sambungan listrik yang optimal saat Anda menyesuaikan komponen layar LCD, berdasarkan kebutuhan transmisi sinyal dan tata ruang.

Bagian Kedua: Teknologi Tampilan – Mencocokkan Kebutuhan Visual dan Daya Secara Tepat

  Setelah memilih struktur, pilihan teknologi tampilan menentukan performa visual akhir. Berbagai jenis layar LCD menawarkan rasio kontras, sudut pandang, dan kecepatan respons yang berbeda-beda.

Opsi Dasar hingga Menengah/Kelas Tinggi:Untuk aplikasi yang sensitif terhadap biaya dengan persyaratan tampilan yang lebih rendah, TN/HTN adalah pilihan ekonomis. Ketika diperlukan rasio kontras yang lebih tinggi dan sudut pandang yang lebih lebar, seri STN (STN-YG/BLUE/GRAY) dan versi yang ditingkatkan seperti ASTN/FSTN memberikan performa tampilan monokrom yang luar biasa. Perlu dicatat bahwa FSTN dan DFSTN dapat mencapai kualitas tampilan yang sebanding dengan layar TFT, menjadikannya pilihan utama bagi banyak instrumen kelas atas.

Tampilan Penuh Warna & Dipersonalisasi:Tampilan monokrom juga bisa "berwarna-warni". Kami mencapai hal ini melalui dua jalur teknis:

1.VA + Sablon :Sablon (pada film atau kaca) diterapkan pada polarizer modul LCD, menciptakan ikon, logo, dll. dengan warna tetap, meningkatkan pengenalan merek dan estetika produk.

2.VA + Lampu Latar Multi-Warna:Dengan memprogram warna lampu latar LED bawah, layar yang sama dapat beralih di antara warna tampilan yang berbeda, secara dinamis menyampaikan beragam informasi status.

Bagian Ketiga: Integrasi Fungsional – Menanamkan Interaksi Sentuhan dengan Mulus ke dalam LCM

Perangkat pintar modern mengandalkan pengalaman sentuhan halus. Kami sangat mengintegrasikan fungsionalitas sentuh ke dalam modul LCD, menawarkan solusi CTP yang fleksibel.

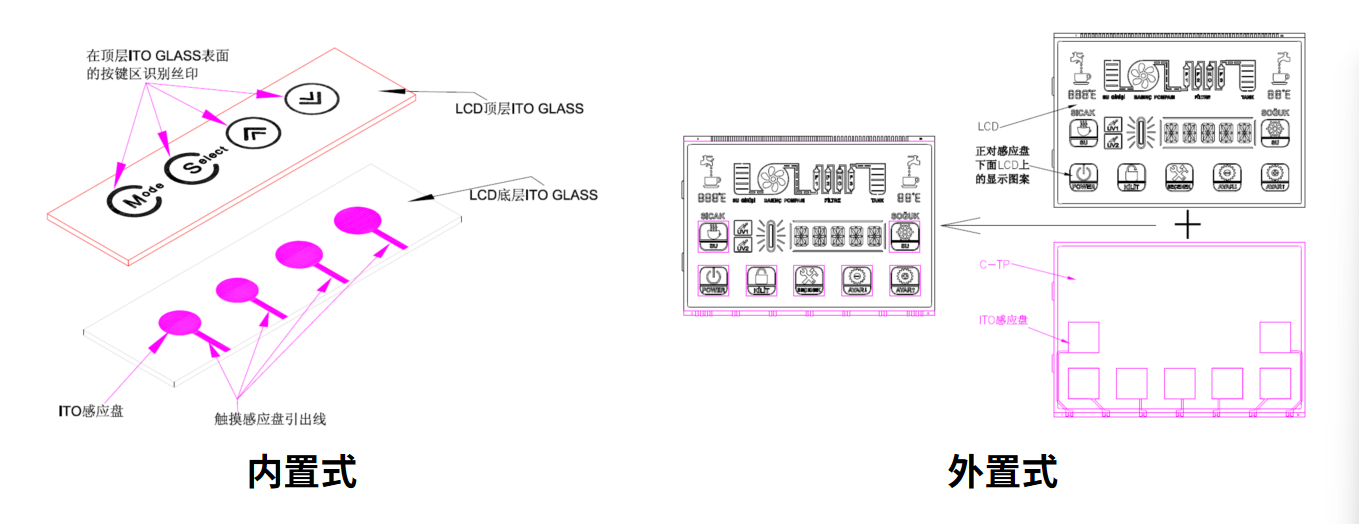

Bawaan vs Eksternal:Tergantung pada desain strukturalnya, Anda dapat memilih untuk membuat sensor sentuh langsung dibuat pada permukaan layar LCD (On-Cell), atau sebagai komponen terpisah yang dipasang secara eksternal ke modul (Eksternal). Solusi On-Cell membantu mengurangi ketebalan modul secara keseluruhan, sedangkan opsi Eksternal menawarkan lebih banyak fleksibilitas untuk perbaikan dan penggantian.

Kapasitif Mandiri vs Multi-Sentuh:Untuk kebutuhan tombol sederhana, CTP kapasitif mandiri menawarkan respons cepat dan anti-interferensi yang kuat. Untuk aplikasi yang memerlukan gerakan kompleks seperti menggeser dan mencubit, kami menyediakan solusi CTP multi-sentuh, yang sangat memperkaya dimensi HMI.

  Sebagai produsen layar LCD berpengalaman, nilai CNK Electronics tidak hanya terletak pada penyediaan modul LCD standar namun juga pada keahlian teknis kami yang mendalam, memungkinkan kami berkolaborasi dengan Anda dalam R&D dan menyesuaikan detail layar LCD – mulai dari struktur dan tampilan hingga sentuhan. Kami percaya produk yang sukses berasal dari kontrol yang tepat atas setiap aspek teknis.
