LCM: Mesin Tampilan Perangkat Cerdas - Analisis Mendalam tentang Inti Teknis Modul LCD

Pada perangkat elektronik modern, layar LCD berfungsi sebagai media penyajian informasi, dan kinerjanya berdampak langsung pada pengalaman pengguna. Namun, teknologi inti yang benar-benar menentukan kualitas dan keandalan tampilan adalah LCM (LCD Module). Artikel ini memberikan eksplorasi mendalam tentang arsitektur teknis LCM dan peran pentingnya dalam bidang tampilan.

Definisi Teknis dan Komposisi KPK

LCM (Modul LCD) adalah solusi tampilan terintegrasi yang secara organik menggabungkan perangkat layar kristal cair, sirkuit penggerak, chip kontrol, substrat PCB, sistem lampu latar, dan komponen struktural. Desain terintegrasi ini tidak hanya menyederhanakan proses perakitan untuk OEM namun, yang lebih penting, memastikan kesesuaian kinerja optimal untuk sistem tampilan.

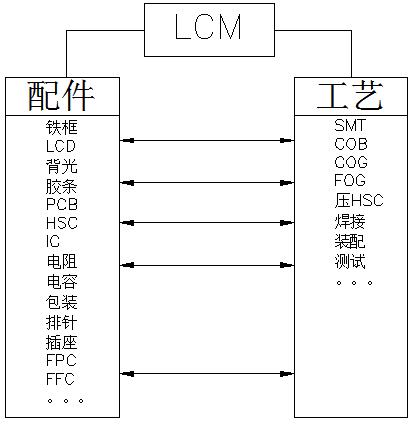

Dari sudut pandang teknis, LCM standar mencakup komponen inti berikut:

Tampilan Inti: layar LCD dan chip penggerak

Sistem Sirkuit: papan PCB, resistor, kapasitor, dan komponen pasif lainnya

Sistem Koneksi: Sirkuit fleksibel FPC/FFC, header pin, dan soket

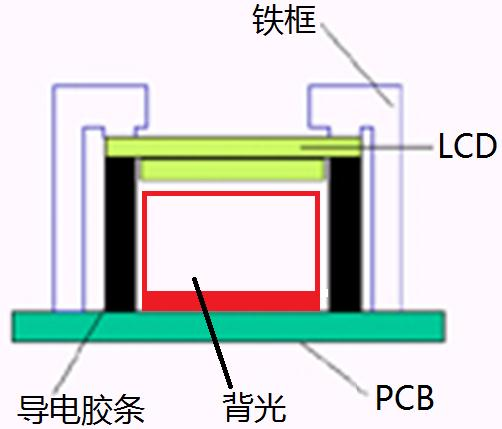

Sistem Struktural: Rangka logam, gasket, modul lampu latar

Analisis Proses Manufaktur Inti

Dalam proses pembuatan LCM, kombinasi berbagai teknik khusus memastikan produksi yang stabil:

Proses SMT

Memungkinkan penempatan komponen dengan kepadatan tinggi, memastikan presisi dan konsistensi dalam koneksi sirkuit. Ini adalah proses mendasar dalam manufaktur elektronik modern, yang menyediakan landasan sirkuit yang stabil untuk tampilan berkendara.

Proses COG

Langsung mengikat IC drive ke substrat kaca. Proses ini secara signifikan mengurangi ukuran modul dan meningkatkan keandalan koneksi, sehingga cocok untuk aplikasi dengan kebutuhan ruang yang ketat.

Proses KABUT

Mencapai koneksi yang tepat antara sirkuit fleksibel dan substrat kaca. Teknologi ini memerlukan akurasi penyelarasan yang sangat tinggi untuk memastikan transmisi sinyal stabil.

Proses TONGKOL

Merekatkan IC langsung ke PCB dan melindunginya dengan penyegelan resin. Proses ini meningkatkan kekuatan mekanik dan kemampuan anti-interferensi modul.

Analisis Teknis Solusi Struktural yang Diversifikasi

Sebagai inti dari sistem tampilan, solusi struktural LCM secara langsung menentukan bidang penerapan dan kinerjanya:

Solusi COG Dasar

LCD + COGIC: Desain struktural paling ringkas

LCD + COGIC + PIN: Menyediakan koneksi pin yang andal

LCD + COGIC + FPC: Memungkinkan tata letak sirkuit yang fleksibel

LCD + COGIC + HSC: Meningkatkan keandalan konektor

Solusi Ikatan TAB

Memanfaatkan film konduktif anisotropik untuk mencapai koneksi antara TCP dan kaca, memberikan kinerja luar biasa dalam aplikasi spesifik.

Solusi Integrasi COB

Obligasi menggerakkan IC langsung ke PCB, menawarkan kemampuan adaptasi lingkungan yang lebih kuat dan stabilitas mekanis untuk modul. Dikombinasikan dengan fungsionalitas sentuh (LCD + COBIC + TK), ini dapat memenuhi persyaratan kompleks aplikasi interaksi manusia-mesin.

Pertimbangan Teknis untuk Pengembangan yang Disesuaikan

Dalam pengembangan layar LCD khusus, berbagai dimensi teknis memerlukan pertimbangan komprehensif:

Parameter kinerja tampilan: Resolusi, kedalaman warna, waktu respons

Kemampuan beradaptasi lingkungan: Kisaran suhu pengoperasian, ketahanan getaran

Kompatibilitas antarmuka: Mencocokkan persyaratan sinyal platform kontrol utama

Indikator efisiensi energi: Memenuhi anggaran energi produk akhir

Melalui desain tingkat sistem ilmiah, layar LCD khusus dapat secara sempurna memenuhi persyaratan teknis skenario aplikasi tertentu, memberikan pengalaman tampilan berbeda untuk produk akhir.

Tren Perkembangan Teknologi

Dengan kemajuan teknologi layar yang berkelanjutan, LCM berevolusi menuju integrasi yang lebih tinggi, konsumsi daya yang lebih rendah, dan fungsionalitas yang lebih kuat. Modul interaksi manusia-mesin HMI yang sedang berkembang mengintegrasikan fungsi sentuh, layar, dan komputasi secara mendalam, menghadirkan pengalaman interaktif yang lebih intuitif ke perangkat pintar.
