Bezel: Menganalisis Komponen Struktural Dasar dalam Modul LCD

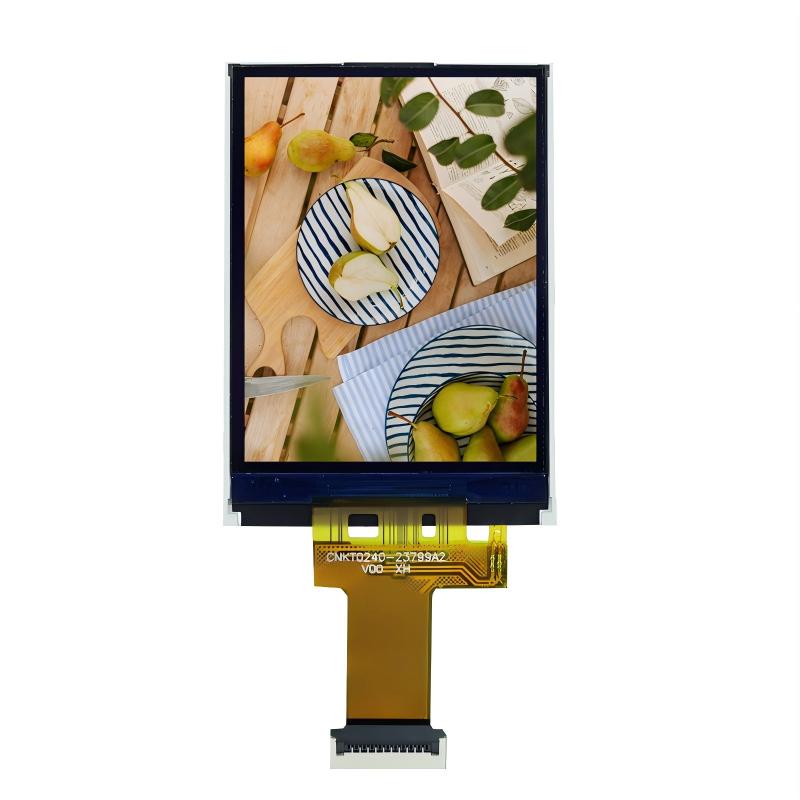

  Modul LCD (LCM) adalah produk terintegrasi yang merangkum fungsionalitas tampilan ke dalam modul mandiri. Biasanya terdiri dari layar LCD, sirkuit driver PCB, unit lampu latar, konektor, dan komponen struktural yang diperlukan. Sebagai produsen layar LCD, saat kami merancang dan memproduksi berbagai layar LCD standar dan khusus, setiap komponen dipilih dan dioptimalkan berdasarkan fungsi spesifiknya. Bezel (juga disebut sebagai bingkai logam atau Bezel) adalah salah satu aksesori mendasar yang memiliki peran struktural inti.

I. Fungsi Utama Bezel pada LCM

Dalam modul LCD, bezel terutama memenuhi tiga fungsi fisik dasar namun penting:

Dukungan dan Fiksasi Mekanis

Bezel menyediakan rangka luar yang kokoh untuk komponen internal LCM yang relatif rapuh, seperti kaca LCD, PCB, dan unit lampu latar. Kekakuan yang ditawarkan oleh bahan logamnya secara efektif mencegah modul berubah bentuk atau rusak karena tekanan selama pengangkutan, perakitan, atau penggunaan, sehingga memastikan stabilitas struktural secara keseluruhan. Untuk layar LCD yang disesuaikan, dimensi dan bentuk bezel harus benar-benar disesuaikan dengan desain keseluruhan.

Mengaktifkan Grounding dan Pelindung Elektromagnetik

Dalam banyak skenario aplikasi, modul LCD harus memiliki tingkat kekebalan tertentu terhadap interferensi elektromagnetik. Dengan menghubungkan bezel ke saluran ground sistem dengan benar, lapisan pelindung yang efektif akan terbentuk. Hal ini membantu mengurangi dampak interferensi eksternal pada sirkuit driver internal dan menekan kebocoran sinyal modul, sehingga meningkatkan kinerja kompatibilitas elektromagnetik (EMC) secara keseluruhan pada produk akhir.

Memastikan Keandalan Sambungan Listrik

Dalam desain yang memanfaatkan konektor elastomer konduktif (strip zebra) untuk menyambungkan panel LCD ke PCB driver, bezel, melalui dimensi dan gaya penjepitannya yang tepat, memberikan kompresi yang seragam dan stabil untuk strip ini. Ini adalah kunci untuk memastikan konduksi listrik yang andal dan resistansi kontak yang stabil antara kedua bagian, yang secara langsung berdampak pada stabilitas keluaran layar.

II. Pemilihan Bahan Bezel: Menyeimbangkan Praktek Teknik

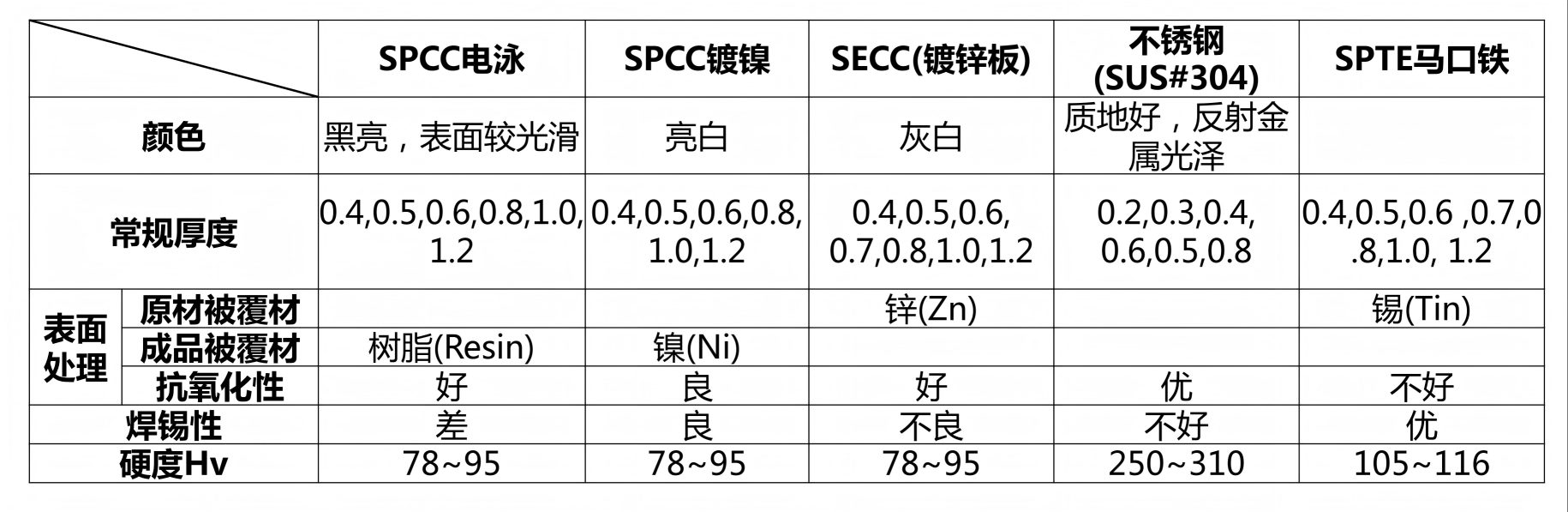

Kinerja, biaya, dan kesesuaian bezel bergantung pada bahan dasar dan permukaan akhir. Berdasarkan pengalaman produksi jangka panjang, berbagai jenis modul LCD dan lingkungan aplikasi biasanya sesuai dengan logika pemilihan material berikut:

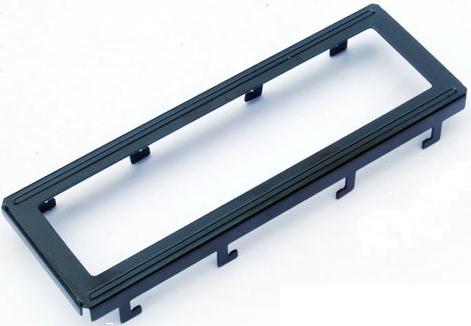

SPCC (Baja Canai Dingin, dengan lapisan elektroforesis hitam)

Pilihan paling konvensional dan hemat biaya. Banyak digunakan pada LCM mono yang sensitif terhadap biaya dan beberapa modul TFT berukuran kecil. Lapisan akhir elektroforesis hitam memberikan ketahanan dasar terhadap karat dan tampilan hitam yang seragam, namun permukaannya memiliki kemampuan solder yang buruk.

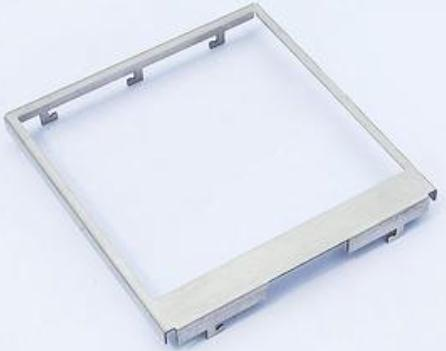

SPCC (dengan finishing pelapisan nikel)

Dipilih ketika bagian tertentu dari bezel (seperti pin pemasangan) perlu disolder langsung ke PCB utama. Lapisan berlapis nikel menawarkan kemampuan solder dan ketahanan oksidasi yang lebih baik.

SECC (Lembaran Baja Galvanis)

Biasa digunakan pada modul layar TFT berukuran lebih besar. Lapisan seng permukaan memberikan sifat anti-korosi yang sangat baik, sehingga cocok untuk produk yang memerlukan keandalan lingkungan jangka panjang yang lebih tinggi, meskipun permukaannya juga tidak ideal untuk penyolderan langsung.

CHP (Pelat Timah)

Dipilih ketika desain mengharuskan bezel memiliki banyak pin yang perlu disolder, dan ketika kualitas dan efisiensi sambungan solder sangat penting. Ini menawarkan kemampuan solder yang optimal, tetapi bahan dasarnya sendiri memiliki ketahanan karat rata-rata.

Baja Tahan Karat (misalnya, SUS304)

Diterapkan di bidang dengan persyaratan khusus, seperti peralatan medis, luar ruangan, atau industri kelas atas. Skenario ini memerlukan material dengan standar ketahanan terhadap korosi, kekuatan, dan kebersihan yang luar biasa, namun biayanya juga jauh lebih tinggi.

AKU AKU AKU. Detail Desain Pragmatis

Desain bezel mewujudkan pertimbangan teknik pragmatis. Detail tipikalnya adalah dimensi rongga bagian dalam bezel biasanya 0,1-0,2 mm lebih besar di setiap sisinya dibandingkan dimensi luar kaca LCD. Kesenjangan ini bukanlah suatu kekeliruan; hal ini dimaksudkan untuk mengakomodasi toleransi manufaktur dan perakitan yang tidak dapat dihindari dan untuk mencegah berkembangnya tekanan karena perbedaan koefisien muai panas logam dan kaca selama perubahan suhu, yang dapat menyebabkan retaknya LCD.

Di balik setiap layar LCD yang disesuaikan terdapat desain bezel yang mewakili solusi pragmatis yang dihasilkan dari trade-off komprehensif antara persyaratan aplikasi, kelayakan produksi, kekuatan struktural, dan biaya keseluruhan.

Kesimpulan

Bagi produsen layar LCD seperti CNK Electronics, memproduksi modul LCD yang andal berarti memiliki pemahaman menyeluruh dan kontrol yang tepat atas setiap komponen dasar seperti bezel. Nilai bezel tidak terletak pada konsep teknologi canggih, namun pada keandalan dan stabilitas penerapan fungsionalnya. Melalui pemahaman yang kuat terhadap aspek fundamental inilah kami dapat memastikan setiap layar LCD yang kami hadirkan—baik produk standar atau LCD yang disesuaikan secara mendalam—beroperasi dengan stabil dan tahan lama sesuai dengan kegunaannya.
