Film Optik dalam Modul Lampu Latar: Teknologi Utama yang Menerangi Setiap Layar LCD

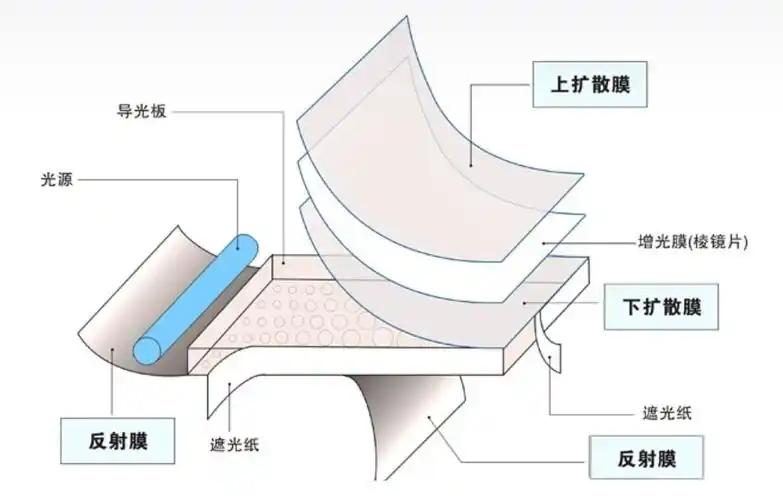

Dalam dunia Liquid Crystal Display (LCD), modul lampu latar adalah salah satu komponen inti yang menentukan performa layar. Sebagai produsen layar LCD, CNK Electronics Co., Ltd. memahami bahwa lampu latar bukan sekadar komponen sumber cahaya. Ini adalah teknologi utama yang, melalui desain optik yang presisi, mengubah sumber cahaya titik menjadi pencahayaan permukaan yang seragam, kecerahan tinggi, dan kontras tinggi, sehingga memberikan layar LCD kehidupan visual yang jelas. Apalagi saat ini, dengan meningkatnya permintaan pasar akan LCD khusus, kinerja optik modul lampu latar telah menjadi faktor penting dalam mencapai efek tampilan yang berbeda. Kinerja ini sebagian besar bergantung pada serangkaian film optik yang terkoordinasi secara tepat di dalamnya. Mereka berfungsi seperti "jaringan saraf" cahaya latar, yang secara cermat mengontrol arah, efisiensi, dan keseragaman cahaya.

Lembar Reflektor: Landasan Efisiensi Cahaya

Di bagian bawah modul lampu latar, lembaran reflektor berfungsi sebagai "fondasi efisiensi cahaya", yang bertanggung jawab untuk mengarahkan cahaya liar kembali ke pelat pemandu cahaya untuk meningkatkan pemanfaatan. Tergantung pada persyaratan aplikasi, reflektor dikategorikan sebagai berikut:

Reflektor Putih:Seperti seri E20, RW, dengan ketebalan berkisar antara 0,05~0,2 mm, reflektifitas sekitar 80%~90%, dan memiliki transmisi cahaya tertentu. Cocok untuk sebagian besar desain lampu latar standar.

Reflektor Perak:Biasanya berwarna putih di satu sisi dan perak di sisi lain, sangat tipis (0,04~0,065 mm), dengan efisiensi pantulan tinggi (90%~98%) dan sifat pemblokiran cahaya yang sangat baik. Sering digunakan dalam skenario yang memerlukan kecerahan tinggi.

Reflektor Film Multilapis (ESR):Memanfaatkan teknologi film multilayer, mengintegrasikan lebih dari seribu lapisan dalam 65 mikron. Ini tidak mengandung logam namun memiliki tampilan logam seperti cermin. Sebagai reflektor berefisiensi tinggi, ESR mencapai reflektivitas lebih dari 98% di seluruh spektrum cahaya tampak, sehingga ideal untuk sistem lampu latar berkinerja tinggi.

Saat menyesuaikan modul LCD, pilihan lembar reflektor berdampak langsung pada keseragaman lampu latar dan efisiensi energi, yang merupakan langkah pertama dalam desain optik.

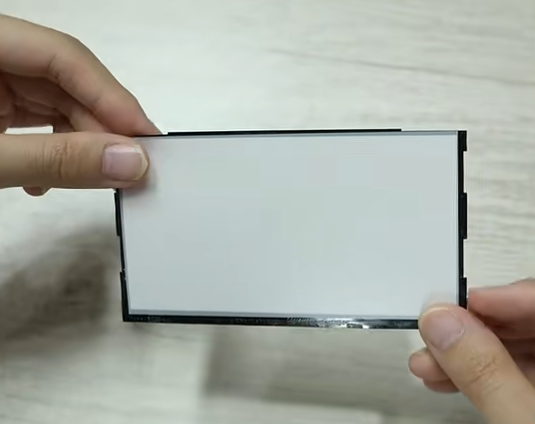

Film Pemblokir Cahaya / Aluminium Foil (ALF): Mengontrol Batas Cahaya dan Interferensi

Film pemblokir cahaya terutama digunakan untuk mencegah kebocoran cahaya dari sisi lampu latar dan dapat memberikan pelindung elektromagnetik. Jenis yang umum meliputi:

Naga Perak Cerah:Permukaan berkilau, ketebalan 0,05-0,1 mm, sifat pemblokiran cahaya yang baik dan konduktif. Cocok untuk lingkungan industri yang memerlukan perlindungan interferensi.

Naga Perak Matte:Hasil akhir yang relatif kusam, tipis (biasanya 0,05 mm untuk lapisan tunggal), memiliki transmisi cahaya dan bersifat konduktif.

Strip Tepi Putih:Memiliki transmisi cahaya tertentu, ketebalan 0,05-0,08mm, non-konduktif. Biasa digunakan pada elektronik konsumen umum.

Pita Perekat Satu Sisi Hitam & Putih:Dapat diterapkan pada sisi lampu latar bila ada persyaratan ketat untuk non-konduktivitas dan tidak ada kebocoran lampu samping.

Bahan-bahan ini berperan sebagai "pelindung optik" dalam desain bezel layar LCD, memastikan tidak ada gangguan cahaya yang menyimpang di luar area tampilan.

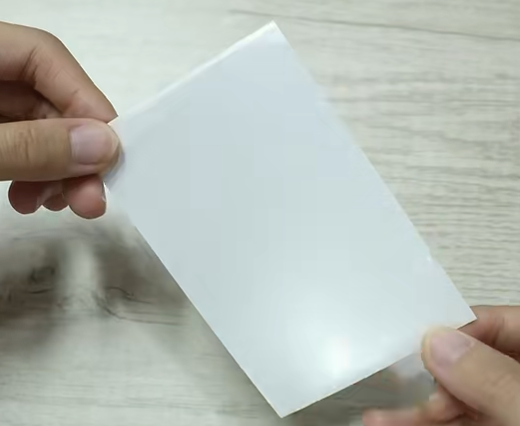

Lembar Diffuser: Membuat Kanvas Ringan Seragam

Sebagai "master homogenisasi" di antara film optik, lembar diffuser menyebarkan cahaya melalui kabut, menghilangkan jejak sumber cahaya titik untuk menghasilkan keluaran cahaya latar yang lembut dan seragam. Tergantung pada jenis lampu latar dan aplikasinya, diffuser dibagi menjadi:

Diffuser Lampu Latar Bawah:Biasanya memiliki perekat di satu sisi, kabut tinggi (~90%), transmitansi hanya sekitar 40%; ketebalan biasanya antara 0,18~0,3mm untuk lampu latar bawah. Model umum: MB433P, MB533.

Diffuser Lampu Latar Samping:Ketebalan yang umum digunakan adalah 0,09 mm. Model umum: TPRA90 (0,09mm), AJ-75 (0,075mm). Transmisi 65%-80%, kabut 75%-90%.

Diffuser Lampu Latar Layar Warna: Biasanya menggunakan desain dua lembar:

Penyebar Bawah:Ditempatkan di antara pelat pemandu cahaya dan film peningkatan kecerahan (BEF), menghomogenisasi cahaya yang dipancarkan dari pelat pemandu cahaya. Bahan yang umum digunakan: t=0,065mm, kabut yang relatif tinggi (~84%), transmitansi tinggi (~98%).

Penyebar Teratas:Ditempatkan di atas BEF, berfungsi sebagai pelindung dan membantu mencegah pola moiré. Bahan yang umum digunakan: t=0,05mm, kabut relatif rendah (~29%), transmitansi 90%.

Pemilihan dan kombinasi lembar diffuser yang tepat adalah kunci untuk memastikan tampilan modul LCD yang seragam dan bebas noda.

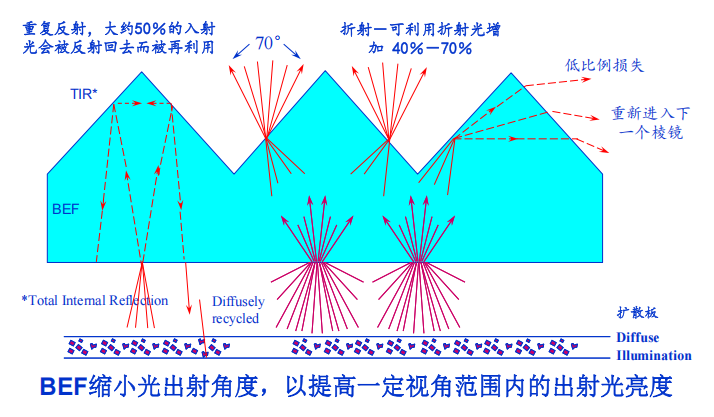

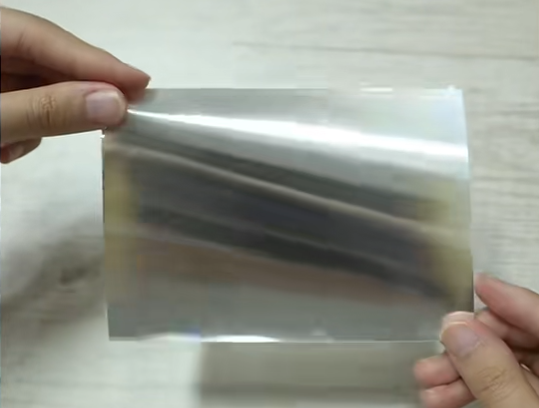

Brightness Enhancement Film (BEF): Mesin Optik untuk Meningkatkan Kecerahan

Untuk layar TFT berwarna dan layar LCD lainnya, kecerahan merupakan spesifikasi penting. Bertindak sebagai "penguat kecerahan" di antara film optik, BEF memusatkan cahaya yang tersebar melalui struktur prisma khusus, dengan setiap film memberikan peningkatan kecerahan sekitar 40%-50%. Menggunakan dua film dalam kombinasi dapat melipatgandakan kecerahan. Prinsipnya melibatkan penggunaan susunan prisma mikro untuk mengontrol jalur cahaya, menyebabkan sebagian besar cahaya keluar tegak lurus ke layar, sehingga secara signifikan meningkatkan kecerahan bagian depan tanpa mengubah konsumsi energi. BEF telah menjadi komponen yang sangat diperlukan dalam lampu latar layar berwarna kelas menengah hingga atas, terutama digunakan secara luas pada LCD khusus berperforma tinggi untuk kontrol industri, medis, otomotif, dan aplikasi lainnya.
