Mengungkap Teknologi LCD: Dari Prinsip Kerja hingga Praktik Penerapan

  Pada perangkat elektronik modern, layar kristal cair (LCD) berfungsi sebagai komponen inti interaksi manusia-komputer, dan kinerjanya berdampak langsung pada pengalaman pengguna. Memahami prinsip kerja dan karakteristik LCD sangat penting untuk memilih modul LCD yang tepat.

Prinsip Layar LCD: Kontrol Cahaya dan Listrik yang Tepat

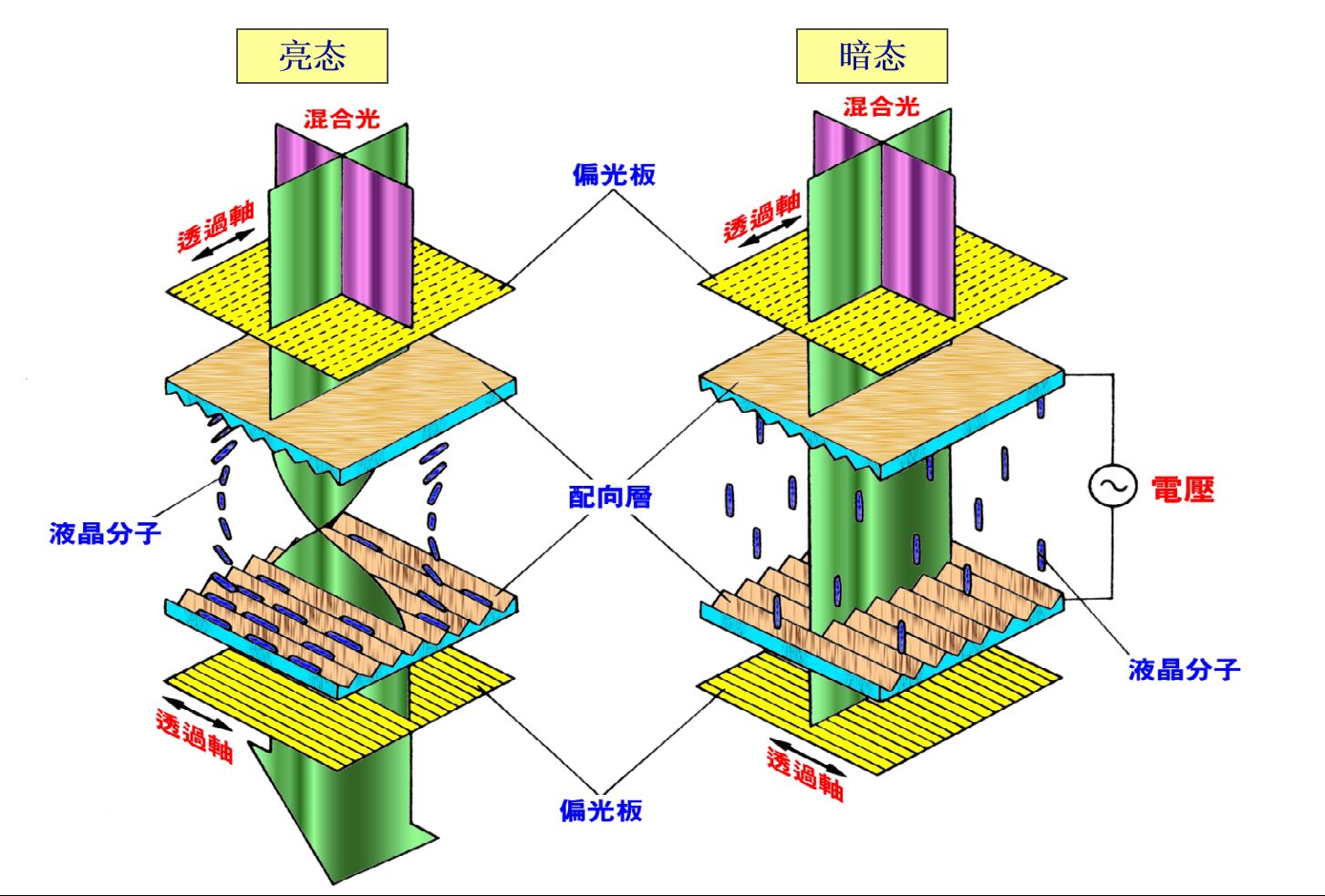

  Inti dari LCD terletak pada pengontrolan tepat apakah cahaya melewatinya menggunakan medan listrik. Struktur intinya meliputi polarizer, lapisan penyelarasan, dan molekul kristal cair.

  Dalam keadaan terang (keadaan non-tampilan), molekul kristal cair mempertahankan susunan memutar 90 derajat yang teratur. Cahaya datang menjadi terpolarisasi setelah melewati sumbu transmisi polarizer depan. Saat cahaya terpolarisasi ini melewati lapisan kristal cair, arah polarisasinya berputar 90 derajat seiring dengan struktur putaran molekul, menyelaraskan dengan sumbu optik polarizer belakang dan mentransmisikannya untuk membentuk keadaan terang.

  Dalam keadaan gelap (keadaan tampilan), molekul kristal cair di area di mana medan listrik diterapkan mengubah kesejajarannya dan kehilangan kemampuan memutar cahaya. Cahaya terpolarisasi yang dipancarkan dari polarizer depan tidak dapat berubah arah dan terhalang karena arah polarisasinya tegak lurus dengan polarizer belakang sehingga menyebabkan area tersebut tampak hitam.

  Mekanisme respons fotolistrik tipe TN tampilan positif ini memungkinkan tampilan grafis yang kompleks dengan mengontrol voltase setiap piksel secara tepat.

Kunci Aplikasi: Praktik Rekayasa untuk Memastikan Tampilan Stabil

Dalam aplikasi praktis, beberapa faktor utama secara langsung mempengaruhi kinerja dan umur layar LCD:

Desain frekuensi berkendara yang tepat sangatlah penting. Layar LCD modern kebanyakan menggunakan penggerak dinamis multipleks. Frekuensi tegangan AC yang diterapkan pada elektroda LCD harus dikontrol secara ketat dalam kisaran 32-100Hz. Frekuensi yang terlalu tinggi mencegah kapasitor kristal cair mengisi dan mengosongkan hingga jenuh, sehingga meningkatkan konsumsi daya penggerak; frekuensi yang terlalu rendah menyebabkan tampilan berkedip-kedip. Desain modul LCD yang baik harus mengoptimalkan parameter ini berdasarkan area tampilan dan aplikasi spesifik.

Perlindungan elektrostatis juga sama pentingnya. Dalam kondisi tidak beroperasi, IC penggerak harus mempertahankan jalur pelepasan untuk mencegah akumulasi elektrostatis jangka panjang yang memengaruhi masa pakai perangkat. Pada saat yang sama, harus dipastikan bahwa sirkuit penggerak benar-benar menghilangkan komponen DC apa pun, karena residu DC apa pun akan memperpendek masa pakai layar LCD secara signifikan.

Mengenai kemampuan beradaptasi terhadap lingkungan, meskipun produsen menambahkan stabilisator pada bahannya, tetap disarankan untuk menghindari paparan sinar matahari langsung dalam waktu lama untuk memperpanjang masa pakai perangkat layar.

Nilai Manufaktur Profesional

  Sebagai komponen inti dari teknologi tampilan, kinerja layar LCD bergantung pada kemampuan teknis dan teknik pabrikan. Produsen layar LCD profesional dapat menyediakan layanan layar LCD khusus yang mendalam kepada pelanggan, mulai dari optimalisasi parameter penggerak hingga penyesuaian kemampuan adaptasi lingkungan, memastikan setiap modul LCD bekerja secara optimal dalam aplikasi tertentu.
