Seni Tampilan Presisi: Menguraikan Parameter Teknis Inti Layar LCD

Di era perkembangan perangkat pintar yang pesat saat ini, Layar LCD berfungsi sebagai antarmuka inti untuk interaksi manusia-komputer, dan kinerjanya secara langsung menentukan kualitas pengalaman pengguna. Baik dalam bidang elektronik konsumen atau kontrol industri, tuntutan terhadap kinerja layar semakin ketat. Sebagai produsen layar LCD profesional, kami sangat memahami bahwa pemahaman menyeluruh tentang teknologi LCD adalah dasar untuk membuat pilihan dan desain yang tepat. Artikel ini akan menganalisis secara sistematis indikator teknis utama yang menentukan kualitas modul LCD.

1. Karakteristik Respon Elektro-Optik: Landasan Fisik Kontrol Layar

Karakteristik respons elektro-optik adalah inti fisik dari teknologi layar kristal cair. Ini secara tepat menggambarkan hubungan fungsional antara transmisi layar LCD dan tegangan penggerak yang diterapkan. Kurva karakteristik non-linier ini menjadi dasar untuk mencapai tingkat skala abu-abu dan tampilan gambar. Respons elektro-optik yang dioptimalkan dengan baik berarti tegangan penggerak yang lebih rendah, rasio kontras yang lebih tinggi, dan reproduksi warna yang lebih akurat—ini adalah titik awal untuk semua desain layar kelas atas.

2. Rasio Kontras: Elemen Utama Kejelasan Visual

Rasio kontras, yang didefinisikan sebagai rasio pencahayaan antara status ON (aktif) dan status OFF (tidak aktif), merupakan parameter utama untuk menilai ketajaman dan kedalaman gambar. Biasanya, ketika rasio kontras melebihi 5:1, mata manusia melihat gambar yang jelas. Namun, rasio kontras LCD adalah variabel dinamis; ini sangat bergantung pada sudut pandang dan cahaya sekitar, yang mengarah ke metrik utama berikutnya—karakteristik sudut pandang.

3. Rentang Sudut Pandang: Sinergi Tepat antara Penyelarasan Molekul dan Optik

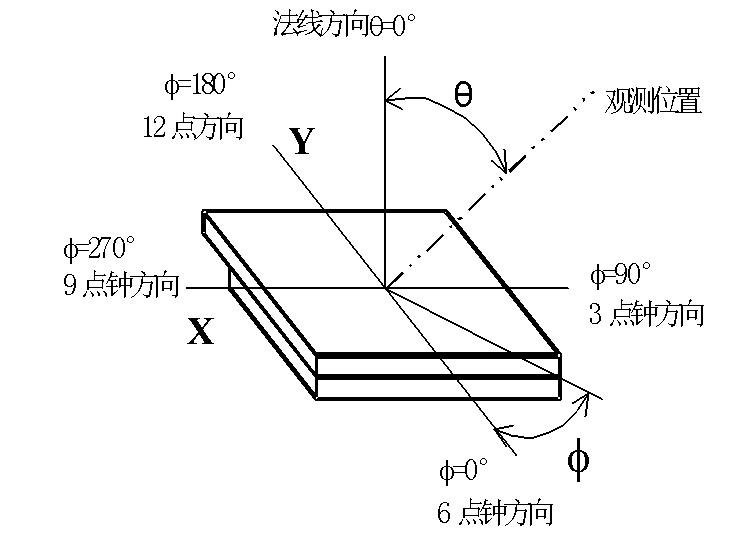

Kisaran sudut pandang adalah indikator komprehensif yang menilai kemampuan modul LCD dalam menjaga kualitas tampilan saat dilihat di luar sumbu. Ini bukan nilai tetap namun ditentukan oleh sudut kerucut spasial di mana rasio kontras meluruh ke batas bawah yang dapat diterima (misalnya, 5:1). Esensinya terletak pada interaksi kompleks antara orientasi molekul kristal cair dan keadaan polarisasi cahaya yang datang.

Kedalaman Teknis:

Mode Menentukan Batasan:Mode kristal cair yang berbeda (TN, HTN, STN) pada dasarnya memiliki desain penyelarasan molekul dan sudut puntir yang berbeda. Mode TN memiliki sudut pandang tersempit, sedangkan mode STN, melalui sudut putaran tinggi 180°-270°, mencapai kurva elektro-optik yang lebih curam dan sudut pandang yang lebih lebar. Misalnya, mode positif STN dapat mempertahankan visibilitas yang sangat baik pada rentang yang hampir setengah bola, yang merupakan alasan utama prevalensinya pada instrumen industri dan tampilan publik.

Batasan Jalur Penggerak (Multiplexing):Pada layar LCD yang menggunakan penggerak multipleks, seiring dengan bertambahnya jumlah saluran penggerak (jalur COM), rasio tegangan efektif yang diterapkan pada piksel menurun. Ketidakidealan kelistrikan ini secara langsung menyebabkan penurunan performa sudut pandang. Oleh karena itu, untuk layar segmen karakter resolusi tinggi, sudut pandang sering kali menjadi faktor utama dalam skema berkendara.

Untuk aplikasi dengan persyaratan sudut pandang tetap, layar LCD yang disesuaikan menawarkan solusi optimal. Produsen layar LCD profesional dapat "mengarahkan" sudut pandang optimal ke arah area pengamatan target dengan menyesuaikan parameter seperti arah lapisan penyelarasan dan mengoptimalkan celah sel dan produk birefringence (Δn·d), sehingga memaksimalkan pemanfaatan sumber daya tampilan.

4. Kecepatan Respon: Ketergantungan Suhu pada Respon Dinamis

Kecepatan respons, termasuk waktu naik (Tr) dan waktu turun (Tf), mengukur seberapa cepat layar LCD merespons sinyal. Sifat reologi kristal cair menentukan ketergantungan suhu yang kuat: semakin rendah suhu, semakin tinggi viskositas kristal cair, dan semakin lambat kecepatan responsnya.

Kinerja Suhu Ruangan: Pada suhu 25°C, waktu respons produk TN/HTN biasanya berkisar antara 150-300 milidetik, sedangkan produk STN, karena sudut putaran molekulnya yang lebih besar, sedikit lebih lambat, sekitar 200-350 milidetik. Ini cukup untuk sebagian besar kebutuhan tampilan statis atau penyegaran lambat.

Karakteristik respons elektro-optik adalah inti fisik dari teknologi layar kristal cair. Ini secara tepat menggambarkan hubungan fungsional antara transmisi layar LCD dan tegangan penggerak yang diterapkan. Kurva karakteristik non-linier ini menjadi dasar untuk mencapai tingkat skala abu-abu dan tampilan gambar. Respons elektro-optik yang dioptimalkan dengan baik berarti tegangan penggerak yang lebih rendah, rasio kontras yang lebih tinggi, dan reproduksi warna yang lebih akurat—ini adalah titik awal untuk semua desain layar kelas atas.

5. Konsumsi Daya: Filosofi Efisiensi Sistem Tingkat Microamp

Konsumsi daya yang rendah merupakan landasan dominasi teknologi LCD di pasar perangkat portabel. Total konsumsi daya modul LCD terutama terdiri dari pengisian/pengosongan kapasitif dari rangkaian penggerak dan hilangnya dielektrik bahan kristal cair. Di antaranya, resistivitas massal bahan kristal cair itu sendiri adalah kunci untuk mempertahankan konsumsi daya statis yang sangat rendah. Jika material terkontaminasi, menyebabkan penurunan resistivitas, konsumsi daya dapat melonjak secara tidak normal. Oleh karena itu, kontrol konsumsi daya yang sangat baik mencerminkan kontrol ekstrem produsen layar LCD terhadap kemurnian material dan proses produksi, memastikan bahwa layar LCD yang Anda terima mempertahankan keunggulan konsumsi daya tingkat mikroamp secara stabil di seluruh siklus masa pakainya.

Kesimpulan

Dalam kondisi saat ini di mana produk standar sering kali gagal memenuhi persyaratan spesifik secara sempurna, layar LCD yang disesuaikan telah menjadi kunci untuk mencapai diferensiasi produk. Dengan berkolaborasi dengan produsen layar LCD yang ahli secara teknis untuk memadukan secara mendalam parameter teknis inti yang disebutkan di atas dengan skenario aplikasi Anda, Anda dapat mengembangkan modul LCD yang menemukan keseimbangan optimal antara sudut pandang, konsumsi daya, kinerja suhu, dan biaya, yang pada akhirnya memberikan pengalaman visual sempurna pada produk Anda.
