Analisis Komprehensif Teknologi LCD Hitam (Bagian 1): Struktur dan Koneksi, Membuka Kunci Kode Inti Tampilan

Di dunia saat ini dimana perangkat elektronik ada dimana-mana, layar kristal cair (LCD) berfungsi sebagai antarmuka inti untuk interaksi manusia-mesin, dan kemampuan teknisnya secara langsung menentukan pengalaman pengguna perangkat. Dari perangkat pintar yang dapat dikenakan hingga sistem kontrol industri, dari tampilan otomotif hingga elektronik konsumen, di balik produk LCD dalam berbagai skenario terdapat skema struktural dan teknologi koneksi yang dirancang dengan cermat. Sebagai produsen layar LCD khusus profesional dan pabrik layar LCD yang kuat, CNK adalah perusahaan teknologi tinggi khusus dan canggih yang didedikasikan untuk R&D, produksi, dan penjualan perangkat layar dan produk HMI (Human-Machine Interface).

Hari ini, kami akan melakukan analisis mendalam tentang dasar-dasar inti LCD, membantu Anda memahami logika yang mendasari teknologi layar.

I. Struktur Produk: Solusi Tampilan yang Dibuat Khusus

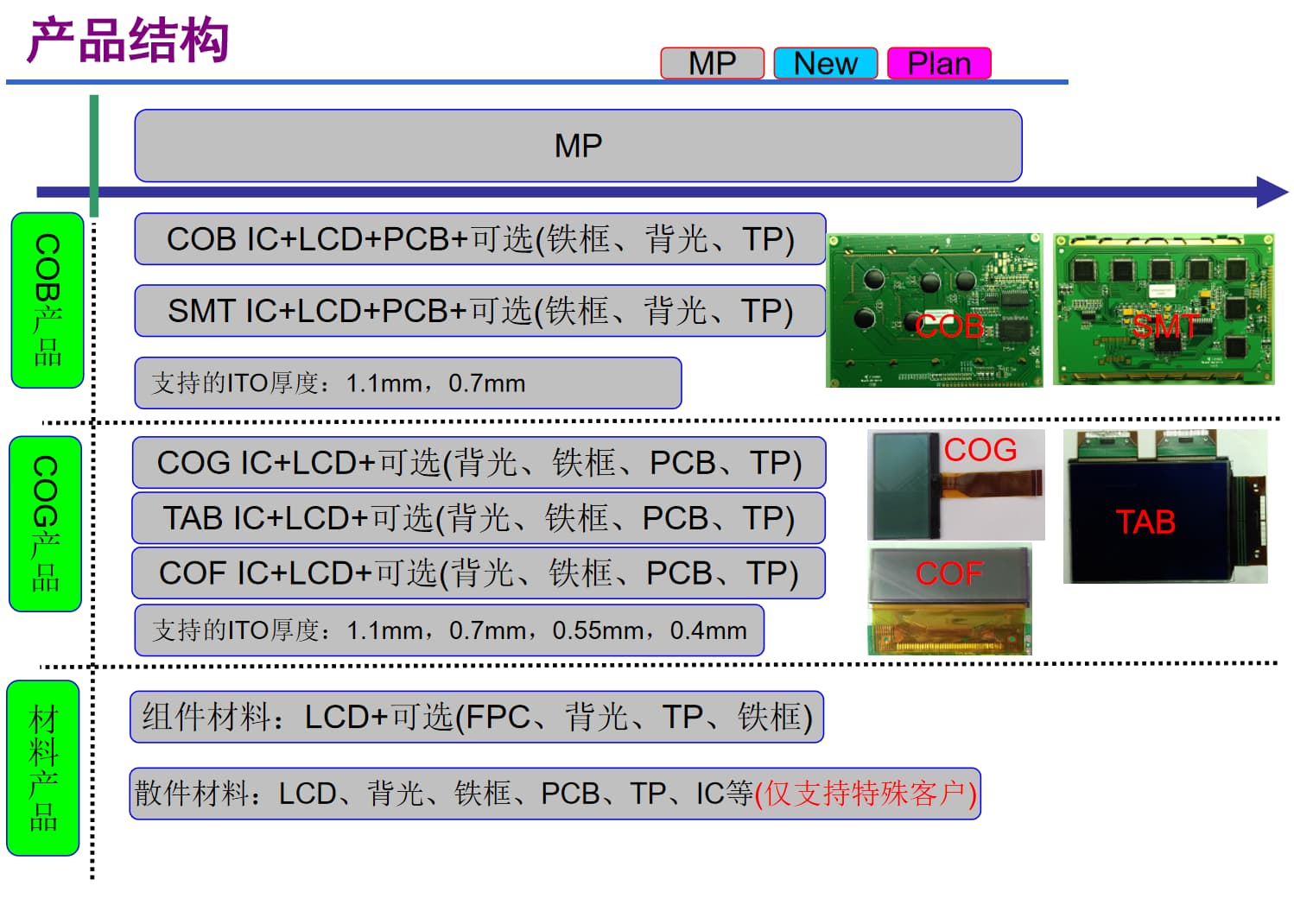

Struktur produk LCD tidak bersifat universal, namun disesuaikan dengan skenario aplikasi dan persyaratan kinerja. Sebagai perusahaan manufaktur layar berpengalaman, produk inti CNK meliputi LCD monokrom dan modul monokrom, modul layar TFT 0,96-15,6 inci, modul OLED, dan modul interaksi manusia-mesin HMI. Struktur produknya terutama terdiri dari tiga kategori produk inti dan berbagai skema turunannya:

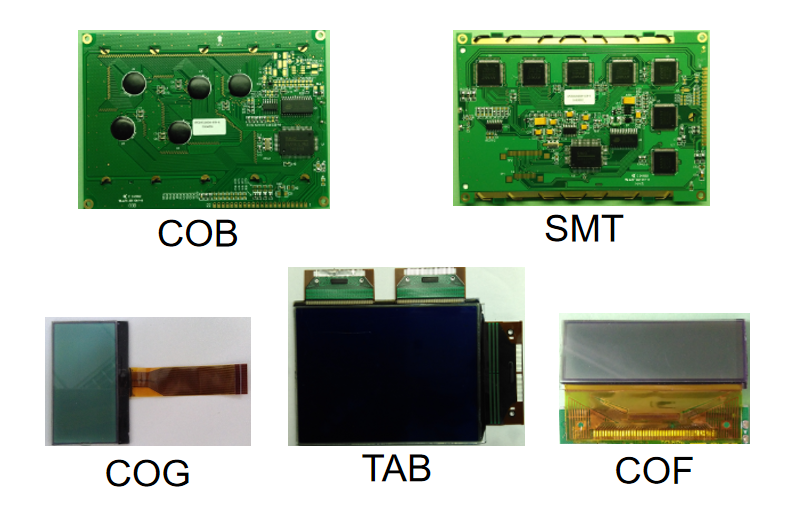

1. Produk Terintegrasi: Pilihan Arus Utama yang Efisien dan Stabil

•  Produk TONGKOL: Mengadopsi arsitektur inti "IC + LCD + PCB" dan dapat dilengkapi dengan komponen opsional seperti rangka besi, lampu latar, dan TP (Panel Sentuh). Dengan integrasi tinggi dan stabilitas yang kuat, mereka banyak digunakan dalam skenario dengan persyaratan keandalan yang ketat seperti kontrol industri dan peralatan otomotif.
•  Produk COG:Berdasarkan "IC + LCD", mereka mendukung pemilihan aksesori yang fleksibel seperti lampu latar, rangka besi, PCB, dan TP. Sambil memastikan performa, produk ini menyederhanakan desain struktural, sehingga cocok untuk perangkat pintar yang dapat dikenakan, perangkat portabel kecil, dan produk lain dengan batasan ukuran yang ketat.
•  Produk SMT/COF/TAB:Gabungkan IC SMT, IC COF, dan IC TAB dengan LCD, serta aksesori opsional, yang memenuhi kebutuhan tampilan kelas menengah hingga atas. Diantaranya, skema COF dan TAB unggul pada produk bezel sempit dan resolusi tinggi

•  Bahan Komponen:Berpusat pada LCD, mereka dapat dipasangkan dengan komponen seperti FPC (Sirkuit Cetak Fleksibel), lampu latar, TP, dan rangka besi, memberikan pelanggan solusi semi-terintegrasi yang menyeimbangkan fleksibilitas penyesuaian dan efisiensi perakitan.
• Bahan Suku Cadang:Menawarkan serangkaian suku cadang lengkap termasuk LCD, lampu latar, rangka besi, PCB, TP, dan IC, hanya mendukung kebutuhan penyesuaian mendalam dari pelanggan khusus. Hal ini sepenuhnya menunjukkan kemampuan adaptasi fleksibel dari produsen layar LCD khusus dan cocok untuk skenario tampilan khusus dan personal.

Perlu dicatat bahwa skema struktural CNK yang berbeda mendukung ketebalan ITO yang berbeda: skema COB dan SMT mendukung ketebalan 1,1 mm dan 0,7 mm; Skema COG, COF, dan TAB selanjutnya diperluas hingga 0,55 mm dan 0,4 mm. Ketebalan ITO yang lebih tipis memungkinkan perangkat menjadi lebih kecil dan ringan, juga mencerminkan kekuatan teknis yang luar biasa dari pabrik layar LCD.

II. Metode Koneksi: Desain "Jembatan" Transmisi yang Efisien

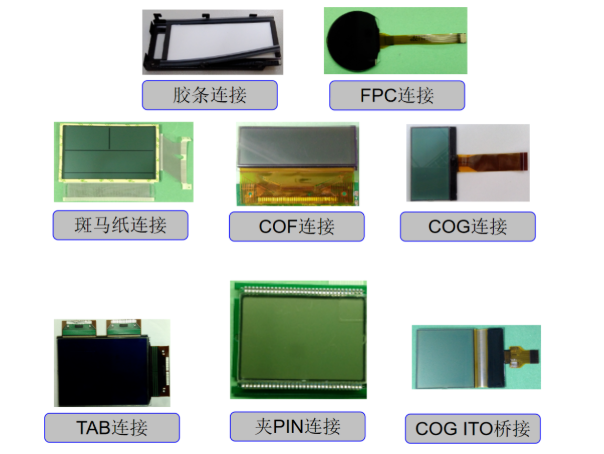

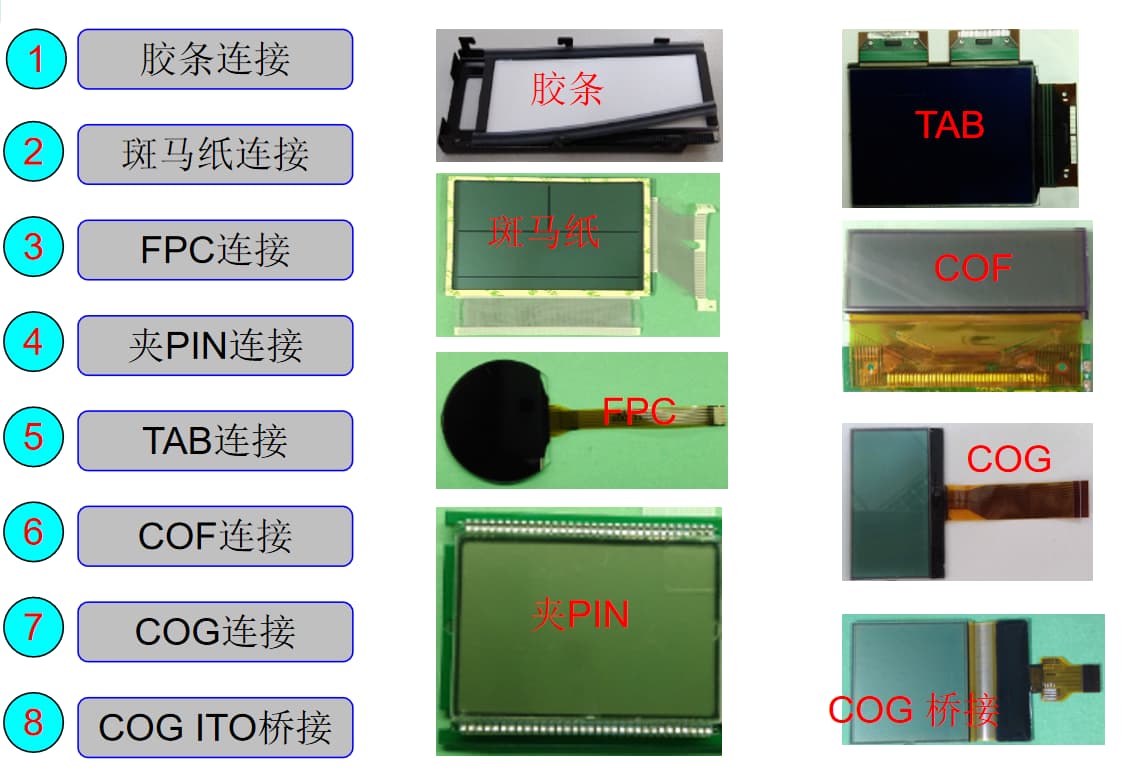

Jika struktur produk adalah "kerangka" LCD, maka metode sambungannya adalah "pembuluh darah" yang melewatinya, yang secara langsung memengaruhi stabilitas transmisi sinyal dan kenyamanan perakitan produk. Sebagai perusahaan manufaktur layar profesional, CNK menguasai 8 metode koneksi utama, yang sepenuhnya mencakup berbagai skenario aplikasi:

1. Skema Koneksi Dasar: Sederhana, Andal, dan Biaya Terkendali·

• Sambungan Strip Karet:Mudah dioperasikan dan berbiaya rendah, cocok untuk perangkat elektronik biasa dengan persyaratan rendah untuk stabilitas koneksi.
• Koneksi Kertas Zebra:Dengan konduktivitas dan fleksibilitas yang baik, ia beradaptasi dengan sedikit deformasi struktural dan sering digunakan untuk menghubungkan LCD kecil dan PCB.
•  Koneksi Klip Pin:Mudah dibongkar dan nyaman untuk perawatan selanjutnya, ini banyak digunakan pada peralatan yang sering memerlukan debugging atau penggantian komponen.

• Koneksi FPC:Dikombinasikan dengan sirkuit cetak yang fleksibel, produk ini dapat mencapai koneksi di berbagai sudut dan ruang sempit, menjadikannya skema pilihan untuk perangkat pintar yang dapat dikenakan, perangkat yang dapat dilipat, dan produk lainnya.
• Koneksi TAB:Langsung mengikat IC driver ke LCD melalui TAB (Anisotropic Conductive Film), mengurangi node koneksi dan meningkatkan efisiensi dan stabilitas transmisi.
• Koneksi COG:Langsung mengikat IC ke substrat kaca LCD, sangat mengurangi ukuran produk dan meningkatkan integrasi, yang merupakan metode koneksi inti untuk perangkat portabel kelas atas.
• Koneksi COF:IC dikemas dalam film fleksibel dan kemudian direkatkan ke LCD, menampilkan fleksibilitas dan integrasi tinggi, beradaptasi dengan kebutuhan tampilan bezel sempit dan resolusi tinggi.
• Jembatan COG ITO:Desain penghubung khusus semakin mengoptimalkan jalur transmisi sinyal, bekerja sangat baik pada LCD berukuran besar dan berkualitas gambar tinggi.

Mengandalkan skema struktural yang kaya dan teknologi koneksi yang andal, CNK, sebagai perusahaan berkualitas tinggi di bidang tampilan TFT Tiongkok, terus menyediakan solusi tampilan berkualitas tinggi untuk berbagai industri. Pada artikel berikutnya, kita akan terus mengeksplorasi klasifikasi jenis dan mode tampilan LCD, jadi pantau terus!
