Lampu Latar LCM: Peran Penting Bingkai Plastik dan Pita Dua Sisi

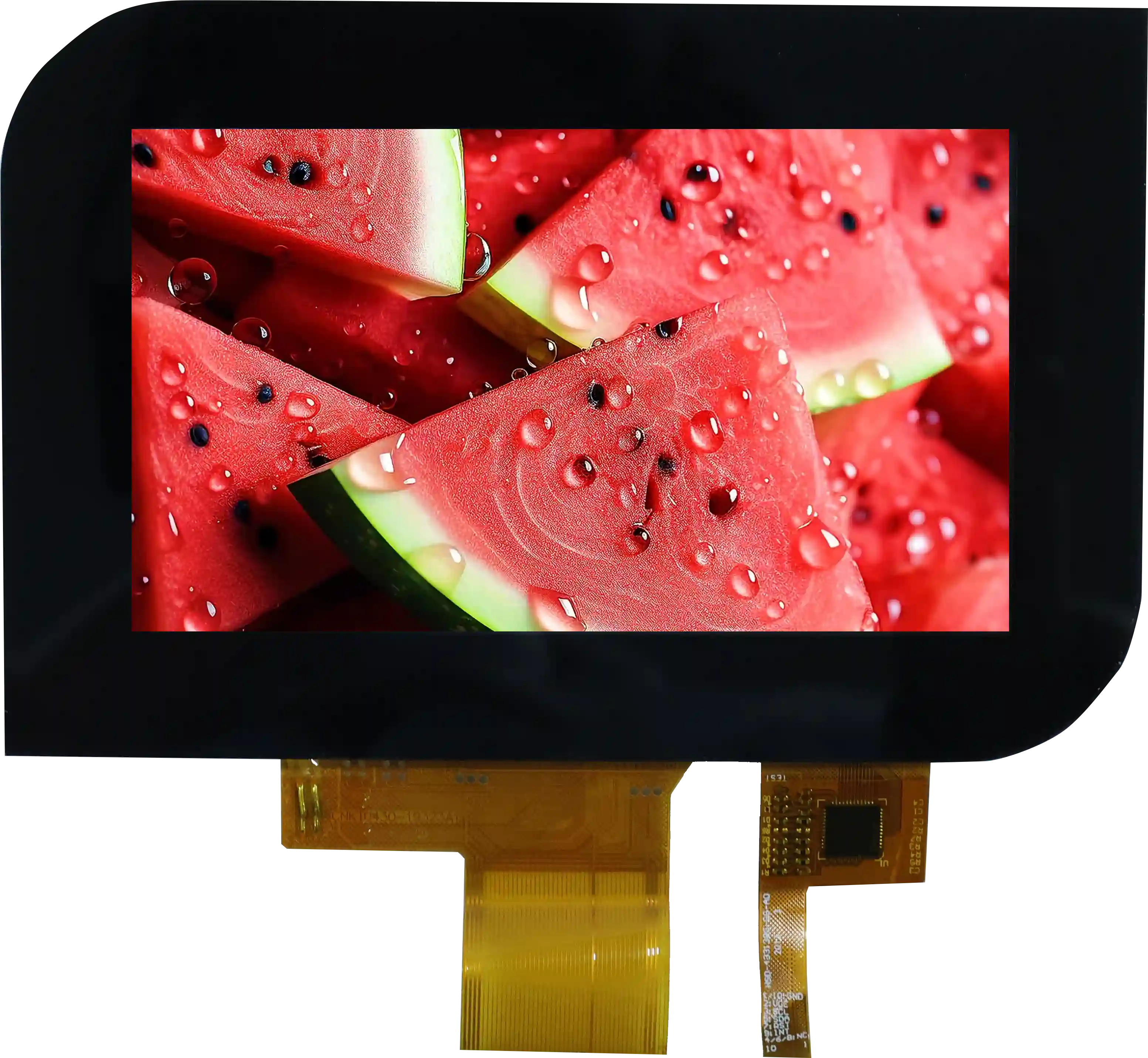

Dalam teknologi tampilan modern, layar kristal cair (layar LCD) berfungsi sebagai komponen inti, dan kinerja keseluruhannya sangat bergantung pada modul terintegrasi di belakangnya—LCM (Modul LCD). LCM mengintegrasikan perangkat layar kristal cair, sirkuit penggerak, komponen struktural, dan lampu latar ke dalam modul lengkap, dengan efek cahaya lampu latar secara langsung menentukan kualitas visual akhir layar. Dalam struktur kompleks lampu latar, komponen seperti bingkai plastik dan pita dua sisi bekerja secara sinergi dengan bagian inti seperti film optik dan sumber cahaya untuk secara kolektif memastikan stabilitas dan kinerja optik modul.

Lampu Latar: Fondasi Tampilan Visual

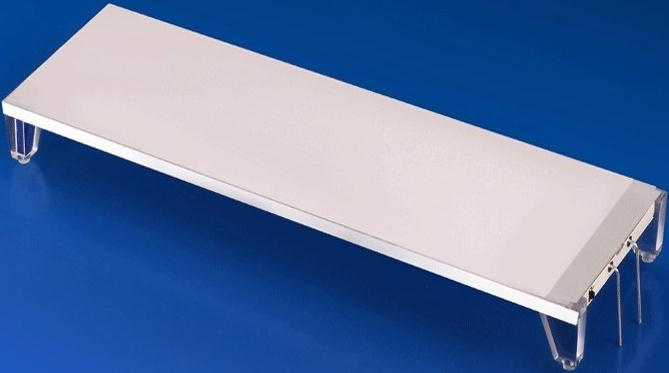

Lampu latar (BackLight) terletak di belakang layar kristal cair, dan fungsi intinya adalah mengubah sumber cahaya titik menjadi sumber cahaya permukaan yang seragam dan terang. Desain optiknya secara langsung memengaruhi keseragaman kecerahan, kontras, dan performa warna seluruh modul, yang sangat penting untuk modul tampilan berwarna (modul layar TFT). Lampu latar tipikal terdiri dari sumber cahaya, pelat pemandu cahaya, beberapa lapisan film optik, bingkai plastik struktural, dan papan lampu penggerak, semuanya digabungkan dengan cermat. Inovasi berkelanjutan di bidang ini oleh banyak produsen layar LCD terkemuka di Tiongkok didasarkan pada pemahaman mendalam tentang peran setiap komponen.

Bingkai Plastik: Penjaga Ganda Optik dan Struktur

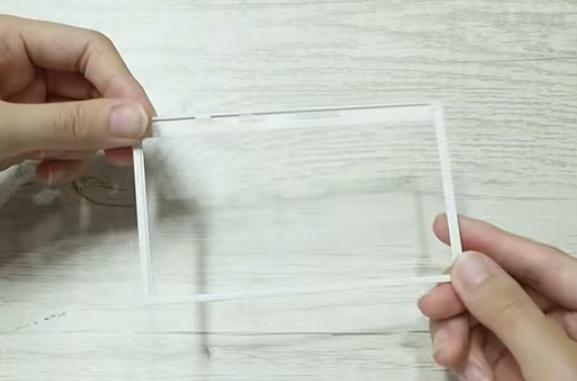

Bingkai plastik berfungsi sebagai kerangka lampu latar, tidak hanya memberikan dukungan dan perlindungan mekanis yang penting tetapi juga menjalankan fungsi manajemen optik yang penting. Pemilihan bahan langsung disesuaikan dengan desain produk yang berbeda:

Bahan URZ2501:Menawarkan sifat reflektif dan pemblokiran cahaya yang sangat baik, biasanya digunakan dalam modul tampilan warna kelas menengah hingga atas (modul layar TFT) untuk meningkatkan kontras dan kemurnian warna.

Bahan PC Putih:Sering digunakan dalam desain lampu latar dengan penerangan samping, memfasilitasi profil layar LCD yang ramping.

Bahan PC Putih + Fiberglass:Meningkatkan kekakuan struktural produk lampu latar dengan pencahayaan bawah, cocok untuk lingkungan industri dengan persyaratan keandalan yang ketat.

Dalam proyek yang melibatkan layar LCD khusus, desain dan pemilihan material bingkai plastik adalah kunci untuk mencapai efek optik dan spesifikasi mekanis tertentu.

Pita Dua Sisi: Spesialis Perekat Tersembunyi dan Pemblokiran Cahaya

Pita dua sisi memainkan peran yang sangat diperlukan sebagai "perekat" dalam perakitan LCM. Ini bertanggung jawab untuk mengamankan film optik internal seperti pelat pemandu cahaya, film difusi, dan film peningkatan kecerahan, dan pada akhirnya mengikat lampu latar dengan kuat ke layar LCD.

Pita Dua Sisi Konvensional:Tersedia dalam berbagai pilihan media (misalnya, bebas media, PET) dan pilihan ketebalan (0,03–0,30 mm). Saat menyambungkan layar LCD berstruktur COG, memilih pita dua sisi dengan ketebalan yang sesuai dapat secara efektif meredam tekanan dan mencegah terjadinya bintik putih pada tampilan.

Pita Dua Sisi Hitam-Putih:Ini adalah bahan fungsional dengan sisi hitam untuk pemblokiran cahaya dan sisi putih untuk refleksi, sekaligus melakukan tiga tugas adhesi, pemblokiran cahaya, dan refleksi. Ini sering digunakan untuk menentukan area tampilan efektif modul tampilan berwarna (modul tampilan TFT) dan untuk mengamankan sirkuit fleksibel (FPC), menjadikannya komponen penting untuk meningkatkan kejelasan batas tampilan dan keandalan secara keseluruhan.

Kesimpulan

Dalam sistem LCM yang presisi, mulai dari LED pemancar cahaya dan pelat pemandu cahaya hingga bingkai plastik pengikat dan pita dua sisi, setiap komponen memiliki fungsi unik dan tak tergantikan. Mereka bekerja sama dalam koordinasi yang tepat, dan tidak adanya atau cacatnya satu tautan pun akan memengaruhi kinerja dan keandalan secara keseluruhan. Nilai bingkai plastik dan pita dua sisi justru terletak pada sinergi yang sangat diperlukan dengan komponen inti lainnya seperti lampu latar dan layar LCD, yang secara kolektif membentuk fondasi modul tampilan yang stabil, efisien, dan berkualitas tinggi.
